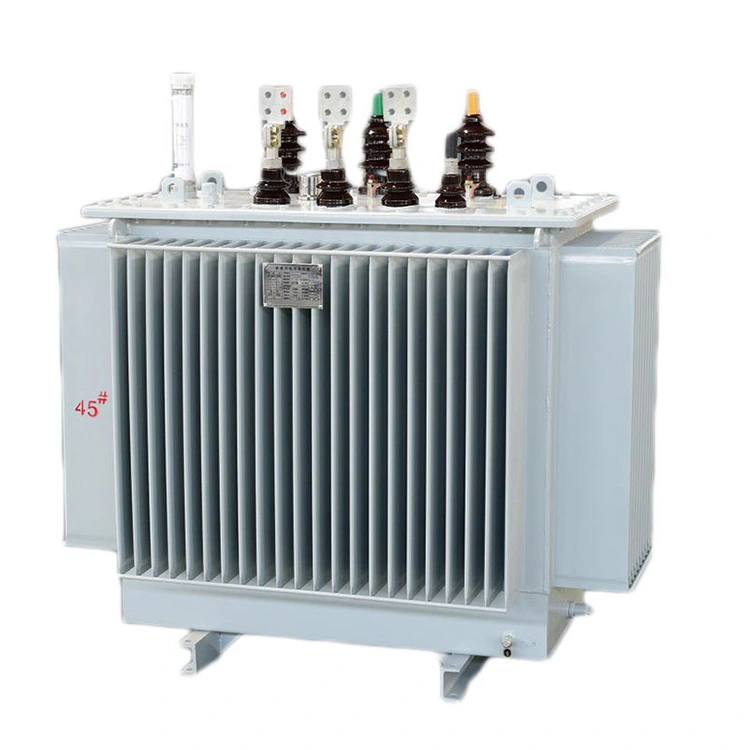

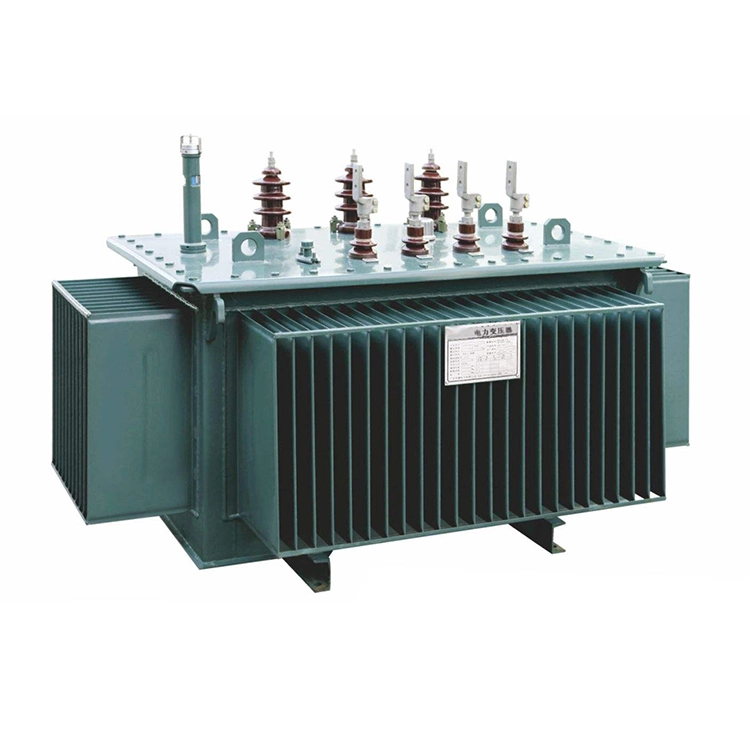

Transformator słupowy podwyższający 400 V do 11 kv 500 kva

Obudowa transformatora podwyższającego napięcie od 400 V do 11 kv o mocy 500 kva jest wykonana z wysokiej jakości stali walcowanej na zimno lub stali nierdzewnej. Kluczowe części są automatycznie spawane przez zaawansowany sprzęt, a następnie sprawdzane za pomocą technologii laserowej, aby zapewnić szczelne spoiny i wyeliminować ryzyko wycieku oleju. Po poddaniu rygorystycznej obróbce cynkowania ogniowego powłoka ma dużą odporność na korozję i może skutecznie chronić przed erozją powodowaną przez wiatr i deszcz, mgłę solną i zanieczyszczenia przemysłowe. Jego w pełni uszczelniona konstrukcja całkowicie izoluje rdzeń transformatora biegunowego o napięciu od 400 do 11 kv o napięciu 500 kva od powietrza zewnętrznego. Umożliwia to nie tylko bezobsługową pracę, ale także znacznie opóźnia starzenie się materiałów izolacyjnych.

Dzięki zastosowaniu folii miedzianej do nawinięcia uzwojeń niskiego napięcia i precyzyjnej konstrukcji rdzenia z laminowanego żelaza, cewki transformatora o napięciu 400–11 kv o napięciu podwyższającym są zaprojektowane tak, aby były niezwykle wytrzymałe i mogły skutecznie przeciwstawiać się ogromnym promieniowym i osiowym siłom elektrodynamicznym generowanym podczas zwarć, zapewniając w ten sposób, że cewki nie odkształcą się ani nie ulegną uszkodzeniu. Ten transformator podwyższający napięcie od 500 kva do 400 V do 11 kv przechodzi rygorystyczne testy zwarciowe zgodnie z międzynarodowymi standardami, takimi jak IEEE. Możemy dostarczyć odpowiednie raporty z testów, aby wykazać zdolność operacyjną naszego produktu w ekstremalnych warunkach.

Parametr techniczny:

P:Podnosząc napięcie zasilania niskiego napięcia 400 V do 11 kV w celu podłączenia do sieci lub transmisji na duże odległości, wybierany jest transformator biegunowy podwyższający napięcie od 400 V do 11 kV o mocy 500 kva. Jakie czynniki techniczne należy wziąć pod uwagę, obejmują zakres regulacji napięcia, grupę połączeń, napięcie impedancji, poziom izolacji?

Odp.: W przypadku transformatora podwyższającego napięcie od 400 V do 11 kV o mocy 500 kva kluczowe czynniki techniczne są następujące: Zalecany zakres regulacji napięcia to regulacja napięcia bez obciążenia w zakresie ± 2 × 2,5% po stronie wysokiego napięcia w celu kompensacji wahań napięcia po stronie niskiego napięcia. Grupę połączeń należy wybrać jako Dyn11, wykorzystując uzwojenie trójkąta do tłumienia harmonicznych i uzwojenie gwiazdy w celu zapewnienia uziemienia punktu neutralnego. Standard napięcia impedancji wynosi 4%, co może zrównoważyć spadek napięcia i prąd zwarciowy. Jeśli chodzi o poziom izolacji, strona wysokiego napięcia musi spełniać wymagania 35 kV dla normalnej częstotliwości i 75 kV dla impulsu piorunowego. Zewnętrzna odległość upływu nie powinna być mniejsza niż 275 mm, aby zapewnić bezpieczną pracę w środowiskach zanieczyszczonych i uderzonych piorunami.

Główne części transformatorów montowanych na słupach

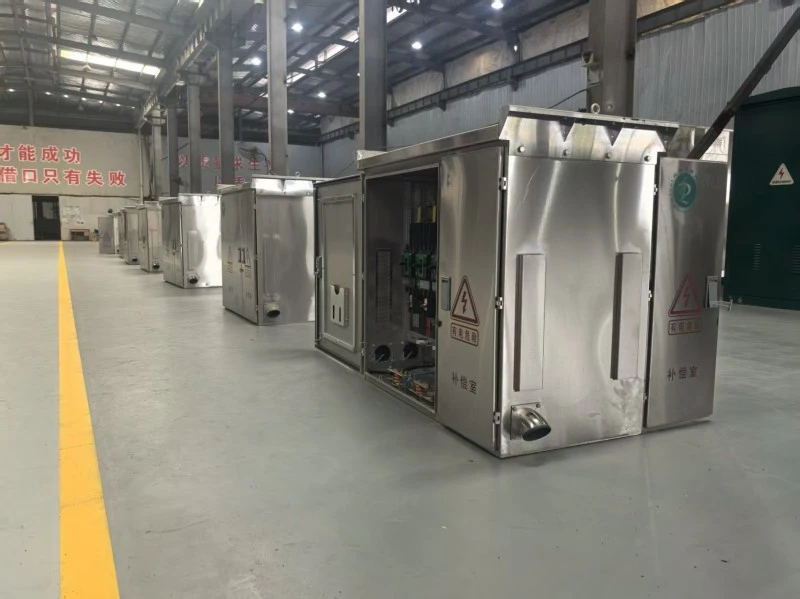

Typ mocowania przedniego LV DB

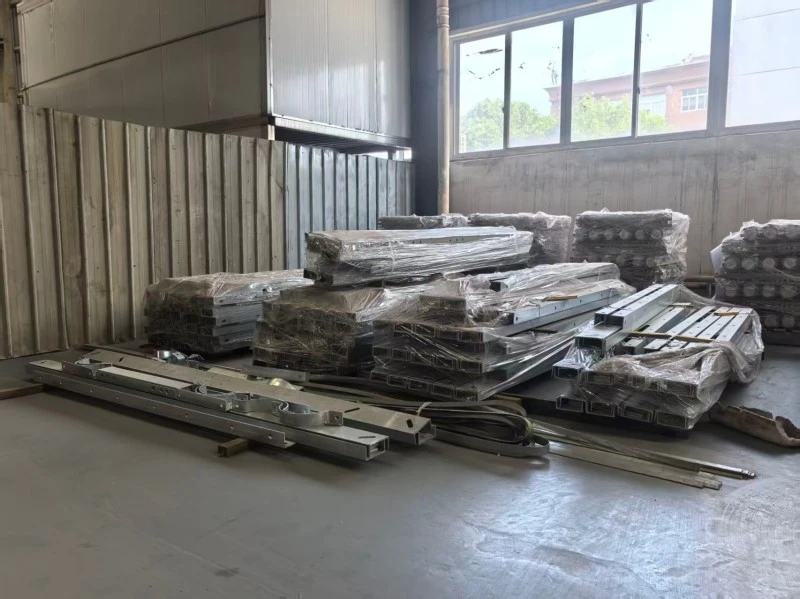

Sprzęt do linii słupowej

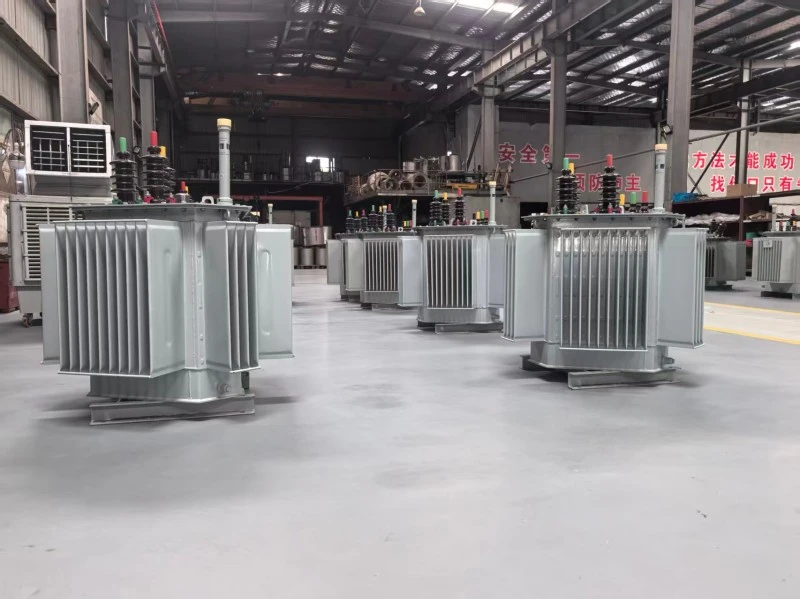

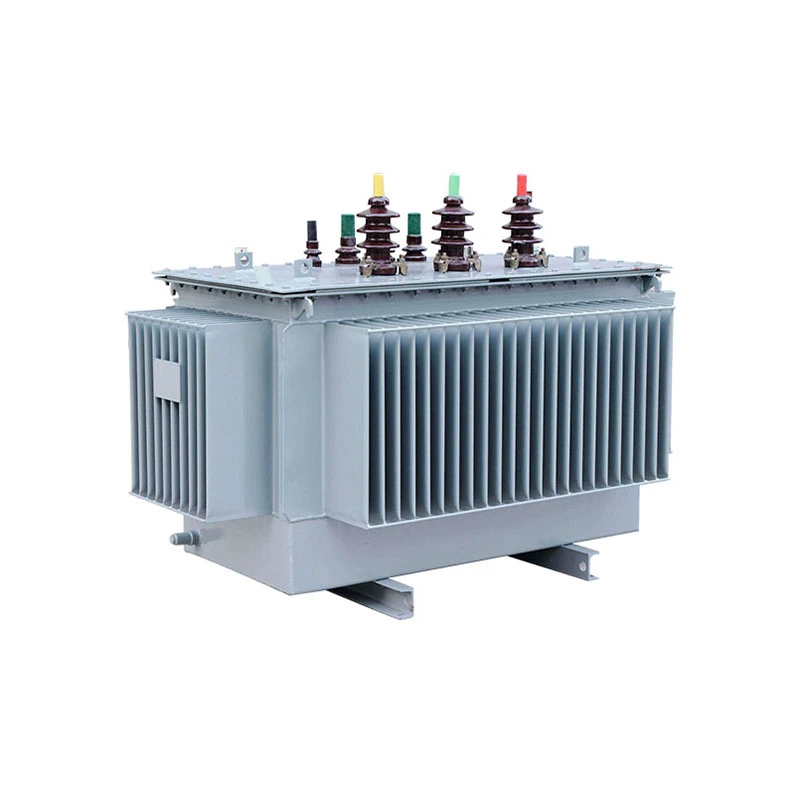

Transformator montowany na słupie

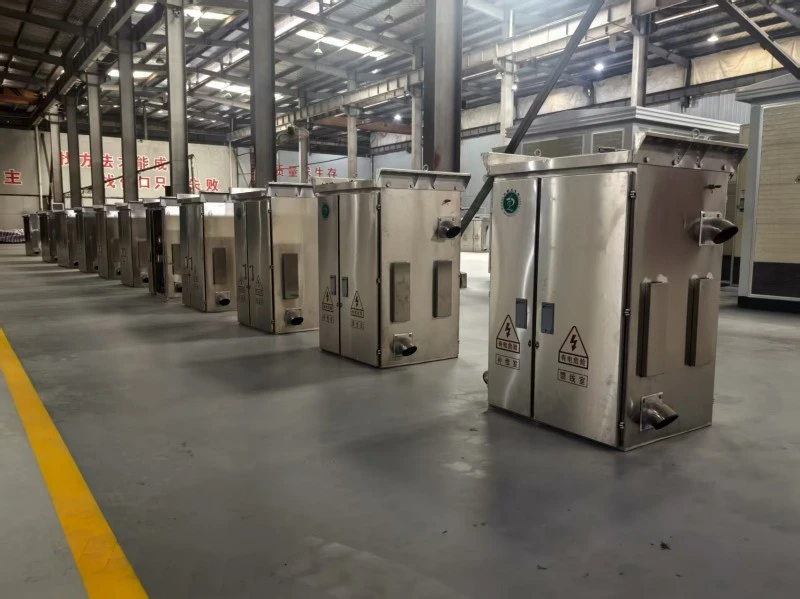

Typ mocowania bocznego LV DB

Sprzęt do produkcji

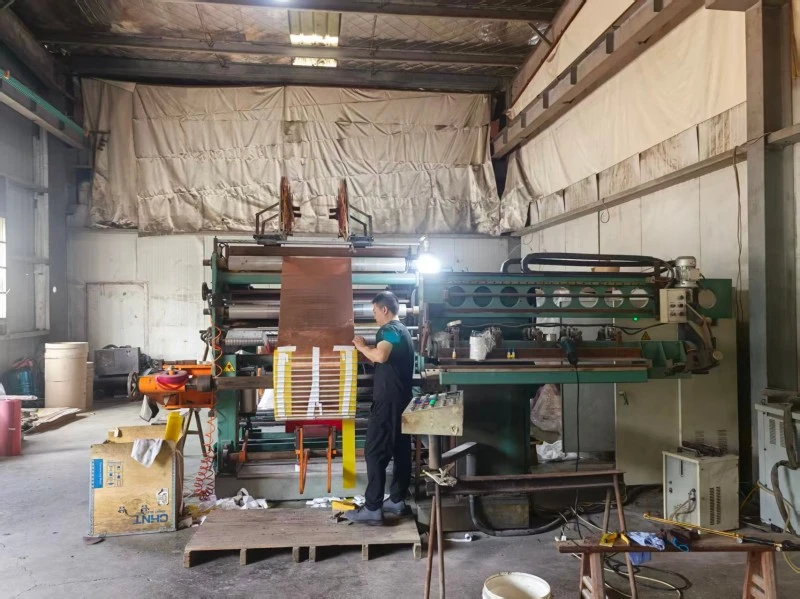

Maszyna do nawijania folii

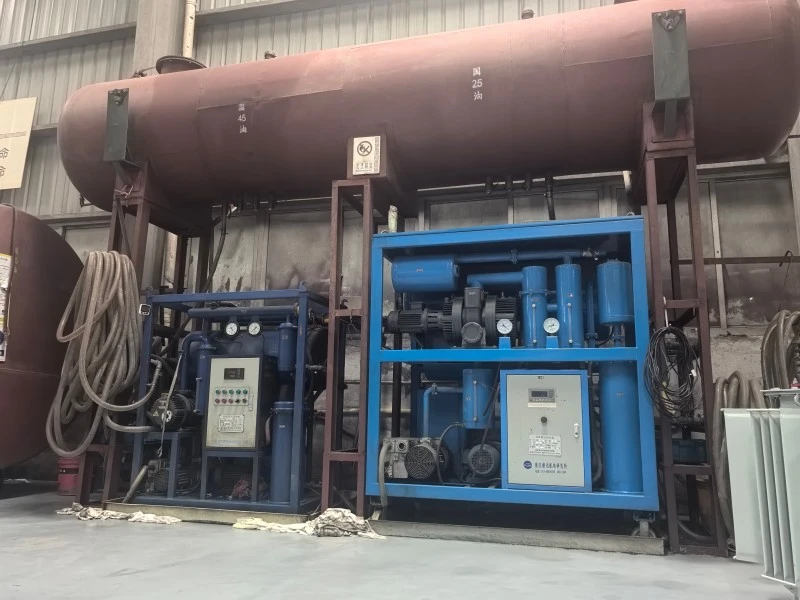

Jednostka napełniania olejem

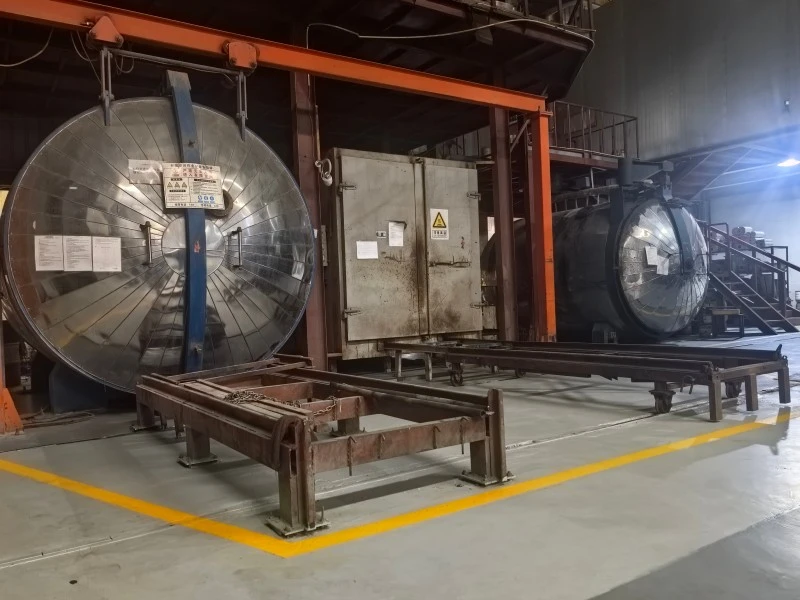

Piec transformatorowy i jednostka odlewnicza

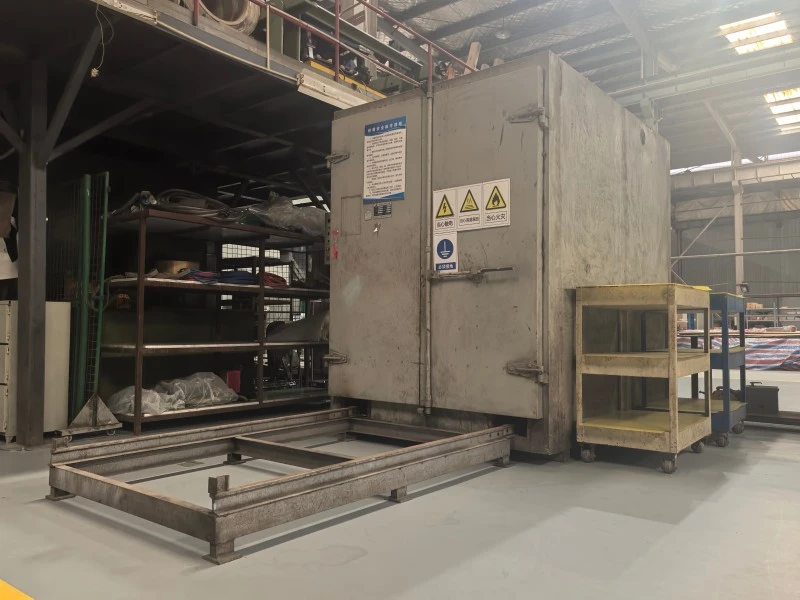

Piekarnik transformatorowy

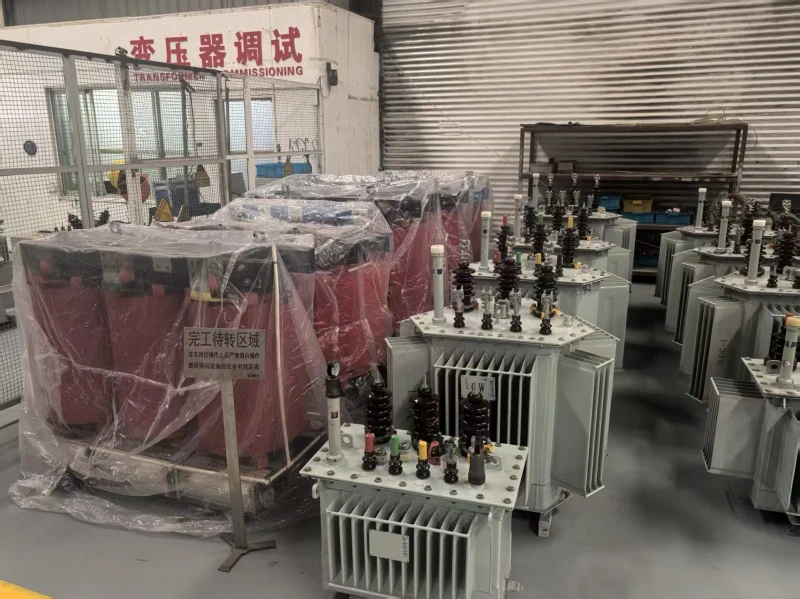

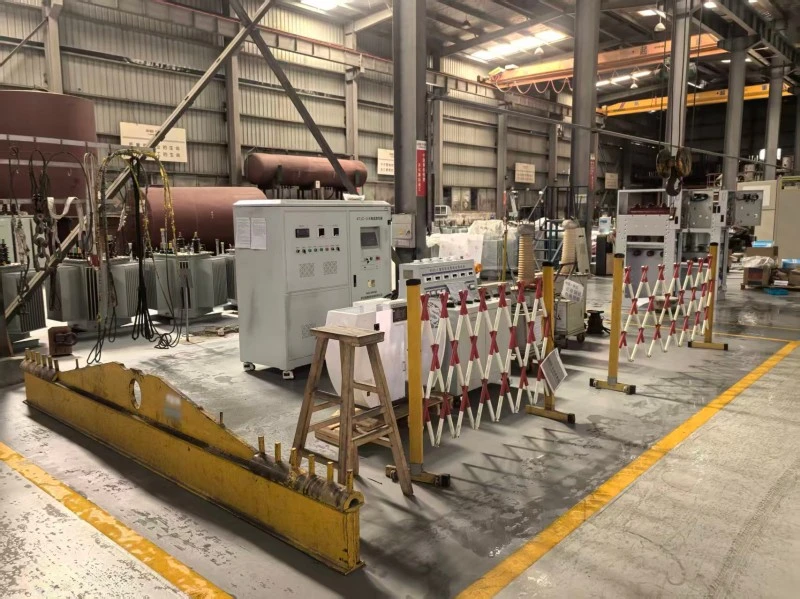

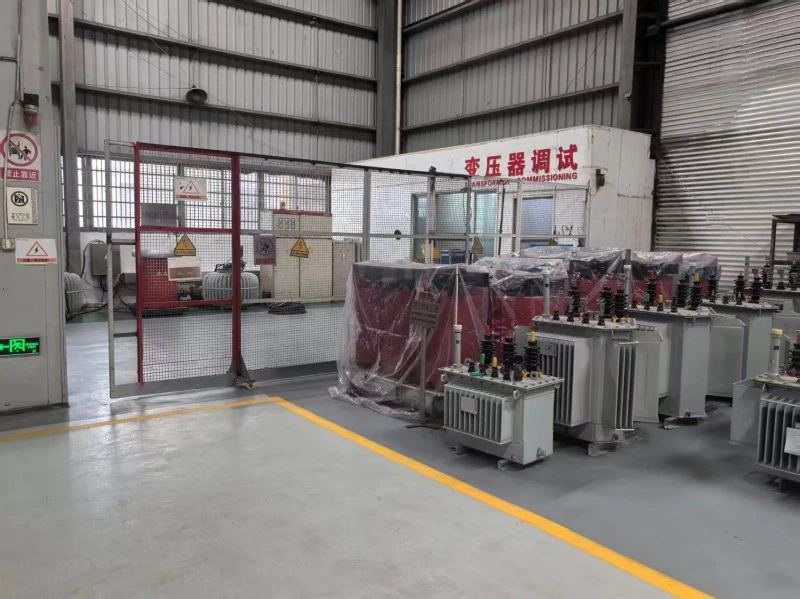

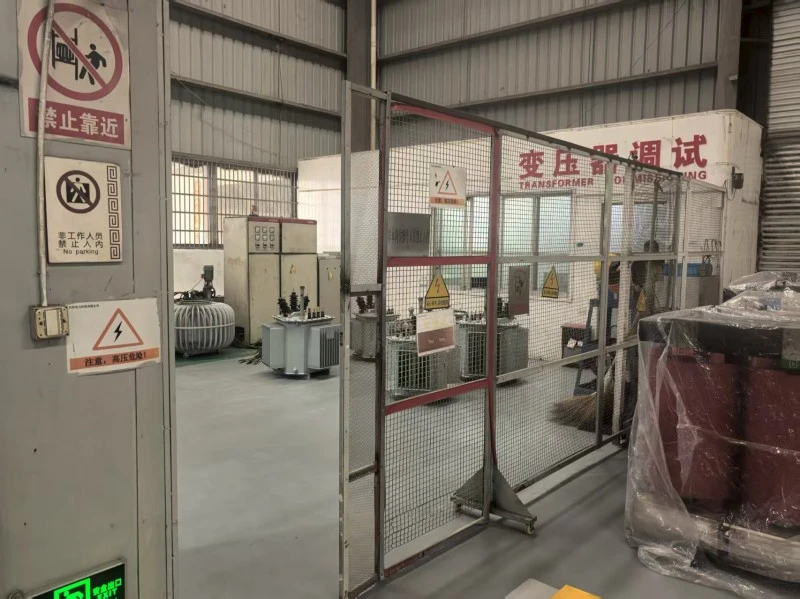

Ośrodek, w którym wykonuje się testy : ośrodek diagnostyczny

Transformatory w przetwarzaniu

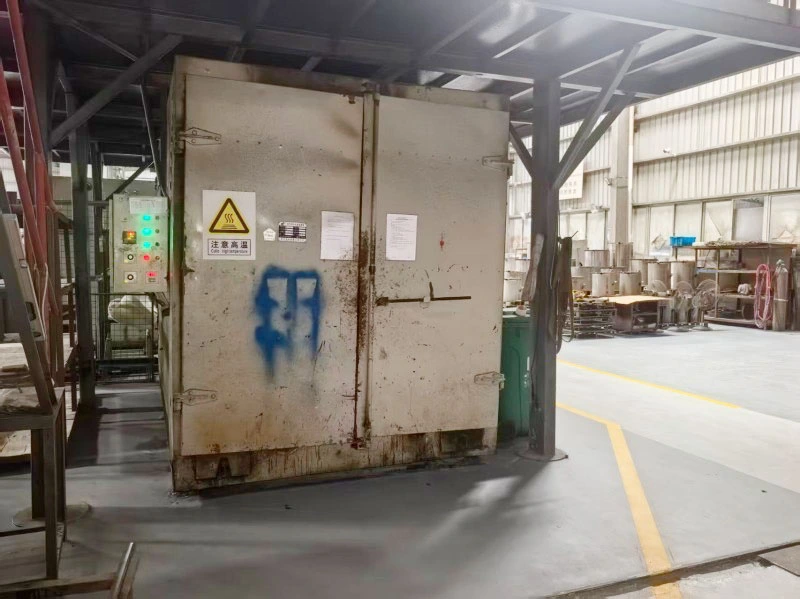

Transformator w trakcie suszenia

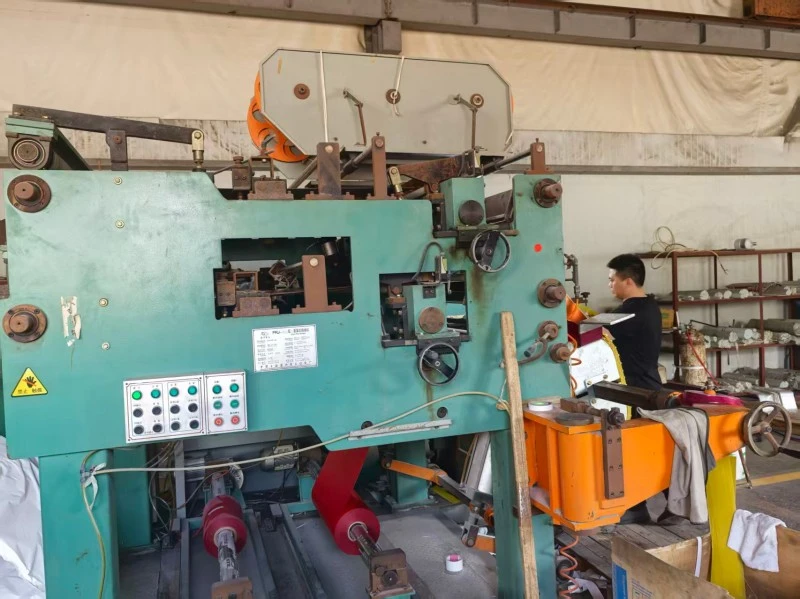

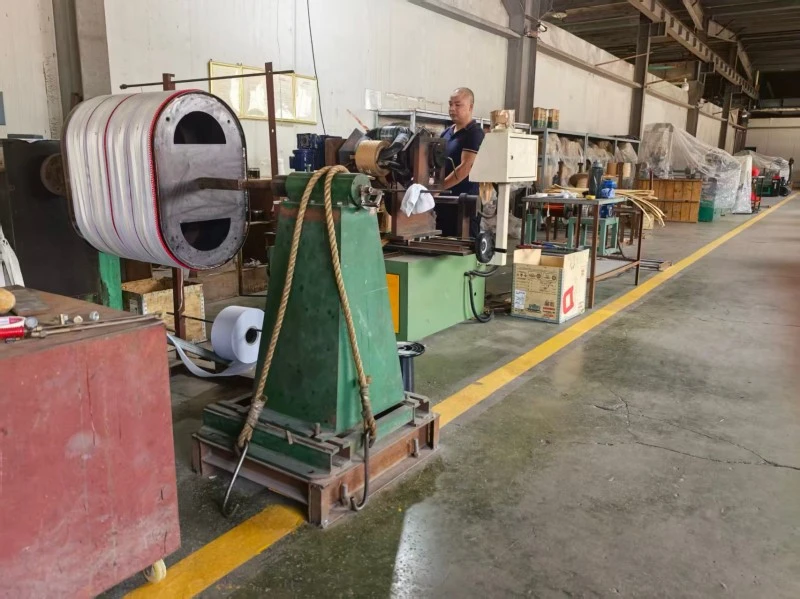

Transformator w uzwojeniu 2

Transformator w uzwojeniu

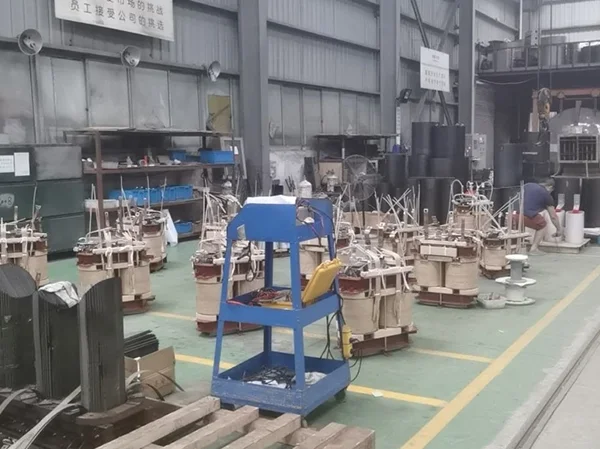

Transfromer jest w montażu
