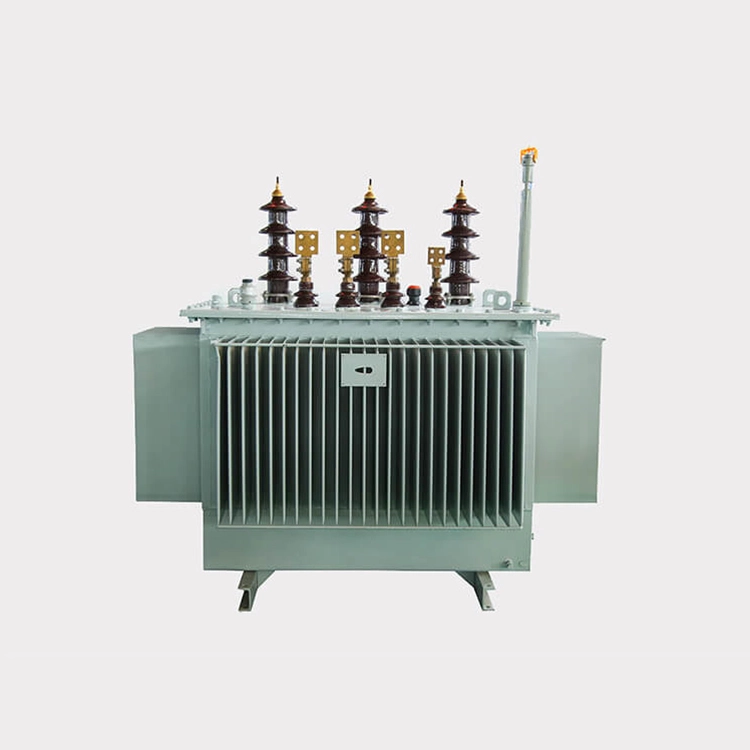

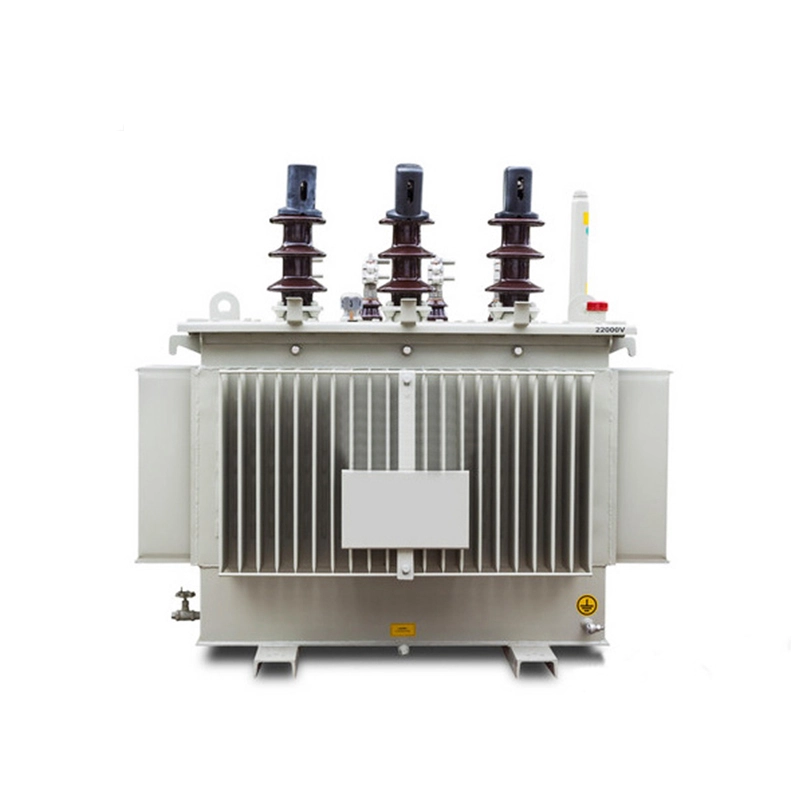

Transformator mocy 22 kv do 400 v 200 kva

Transformator mocy 22kv do 400v 200kva jest niezbędnym, kluczowym sprzętem elektrycznym w dziedzinie przesyłu i dystrybucji energii. Zapewnia transformację napięcia i przenoszenie mocy w oparciu o zasadę indukcji elektromagnetycznej. Sprzęt składa się głównie z rdzenia, uzwojeń, konstrukcji rozpraszającej ciepło i elementów zabezpieczających, o stabilnej konstrukcji i niezawodnym działaniu.

Transformator mocy 22 kv do 400 v 200 kva wykorzystuje jako materiał wysokiej jakości, walcowane na zimno, zorientowane na zimno blachy ze stali krzemowej o wysokiej przenikalności magnetycznej i wykorzystuje wieloetapowy proces laminowania progresywnego pod kątem 45° przy pełnym nachyleniu, który zapewnia znaczną redukcję strat obciążenia i prądu bez obciążenia oraz zmniejszenie poziomu hałasu.

W przypadku uzwojenia niskiego napięcia transformatora mocy od 22 kv do 400 v 200 kva, z wyjątkiem transformatorów o małej pojemności, w których wykorzystuje się druty miedziane, ogólna konstrukcja jest cylindryczna owinięta folią miedzianą; uzwojenie wysokiego napięcia ma wielowarstwową cylindryczną strukturę, w której wykorzystuje się płaskie druty pokryte papierem lub druty emaliowane.

Przyjmując tę ​​samą technikę nawijania i stosując szybką maszynę do nawijania, zapewnia się, że napięcie uzwojenia pozostaje stałe, a wiązka drutów jest ściśle ułożona, co pozwala uzyskać zrównoważony rozkład amperozwojów, pole magnetyczne o niskim wycieku, wysoką wytrzymałość mechaniczną i dużą zdolność przeciwzwarciową.

Parametr techniczny:

Cechy:

1. Wysoka wydajność i oszczędność energii

Średnia utrata obciążenia bez obciążenia w transformatorze mocy od 22 kv do 400 V 200 kva jest zmniejszona o 30% w porównaniu ze standardem GB/T6451, średnia utrata obciążenia jest zmniejszona o 25%, a koszty operacyjne są zmniejszone średnio o 20%.

2. Wysoka niezawodność

Transformatory mocy od 22 kv do 400 v 200 kva mają dużą zdolność przeciwzwarciową, a całkowicie szczelna konstrukcja może zapobiegać przedostawaniu się tlenu i wilgoci, spowalniając starzenie się izolacji i wydłużając żywotność.

3. Długowieczność i bezobsługowość

W normalnym okresie użytkowania nie ma potrzeby wymiany oleju transformatorowego. Koszty utrzymania są niskie, a żywotność projektu może przekraczać 20 lat.

P: Jaka jest struktura i metoda uszczelniania zbiornika oleju transformatora mocy od 22 kv do 400 v 200 kva? Jak traktowana jest powierzchnia zbiornika paliwa?

Odp.: Przyjęto zbiornik oleju z tektury falistej o całkowicie uszczelnionej konstrukcji (krawędź zbiornika może być spawana lub przykręcana). Płyty faliste powstają poprzez zginanie blach stalowych walcowanych na zimno, które pełnią funkcję odprowadzania ciepła i regulowania objętości oleju poprzez odkształcenie sprężyste i mogą zastąpić zbiornik oleju. Jeśli chodzi o technologię uszczelniania, jako materiał uszczelniający transformatory mocy o napięciu od 22 kv do 400 V i napięciu 200 kva stosuje się importowany półpłynny silikon, który jest odporny na wysokie temperatury i nie starzeje się łatwo oraz ma dobre właściwości uszczelniające. Wszystkie elementy złączne wykorzystują samoblokujące nakrętki zapobiegające poluzowaniu.

Ponadto zbiornik oleju poddawany jest piaskowaniu, usuwaniu rdzy i elektrostatycznemu natryskiwaniu proszkowemu (takim jak powłoki z żywicy epoksydowej lub żywicy akrylowej), przy czym grubość warstwy farby jest większa niż 150 μm, co zapewnia odporność na korozję, odporność na warunki atmosferyczne i właściwości przeciwstarzeniowe.
