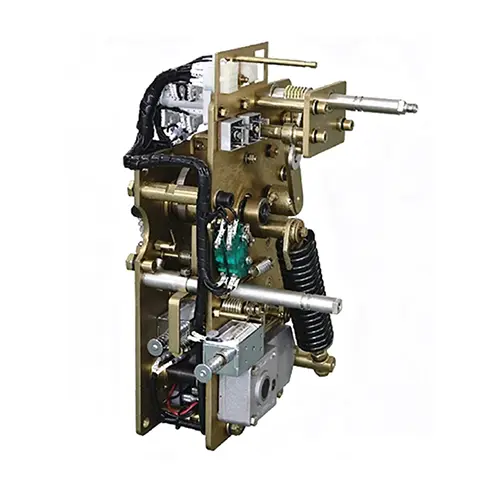

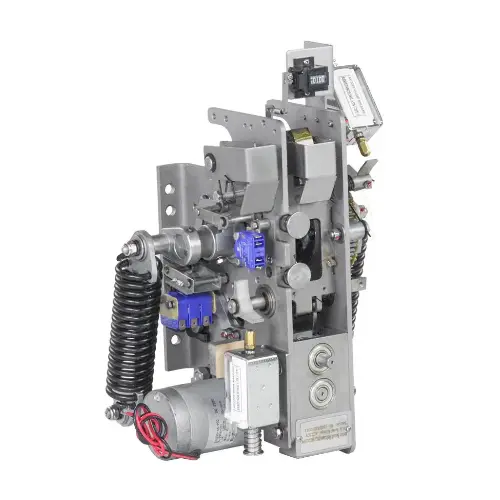

Podstawowa zasada działania mechanizmu ładowania sprężyny wyłącznika próżniowego polega na magazynowaniu, zatrzymywaniu i zwalnianiu energii sprężyny w celu zapewnienia szybkiego i niezawodnego przełączania.
Magazynowanie energii: Silnik ściska/rozciąga sprężynę zamykającą poprzez koła zębate i krzywki, przekształcając energię elektryczną w potencjał sprężysty; wyłączniki krańcowe zatrzymują silnik po całkowitym naładowaniu.
Zatrzymywanie energii: Zapadki/zapadki blokują sprężynę w trybie gotowości, gotową do aktywacji.
Uwolnienie energii: Na polecenie zamek zostaje zwolniony, a energia sprężyny powoduje zamknięcie styków (podłączenie obwodu) lub otwarcie (gaszenie łuku i odcięcie zasilania).
| Parametry | Jednostki | Parametry techniczne |
| Zamykanie energii wyjściowej | J | 85-120 |
| Kąt wyjściowy mechanizmu zamykania i otwierania | o | 42-46 |
| Logarytm styku pomocniczego | 一 | 6K6B |
| Logarytm styku przełącznika jazdy | 一 | 2K2B |
| Czas ładowania silnika | S | <10 |
| Obsługiwany moment ładowania | N · m | <20 |
| Moc silnika | W | 40 (AC/DC 220 V/110 V) |
| Zamykanie rezystancji magnesu elektrycznego (DC) | Ω | 130(220V)/33(110V) |
| Zamykanie rezystancji magnesu elektrycznego (AC) | Ω | 56 (220 V)/10,3 (110 V) |
| Otwarcie rezystancji magnesu elektrycznego (DC) | Ω | 105(220V)/33(110V) |
| Otwarcie rezystancji magnesu elektrycznego (AC) | Ω | 39 (220 V)/10,3 (110 V) |
| Wytrzymałość mechanizmu | Ts | 10000 |
1.Szybki i niezawodny: magazynowanie energii napędzane silnikiem trwa <10 s, a natychmiastowe uwolnienie energii zapewnia precyzyjne i szybkie przełączanie (czas otwarcia <30 ms).
2.Podwójne działanie: obsługuje zarówno elektryczne, jak i ręczne magazynowanie/uruchamianie energii, gwarantując działanie nawet w przypadku przerw w dostawie prądu.
3.Długa żywotność: solidna konstrukcja mechaniczna zapewnia ponad 10 000 operacji, przy stabilnej wydajności pod wpływem sił zwarciowych.
4. Bezpieczny i stabilny: mechanizmy blokujące zapobiegają przypadkowemu zwolnieniu, a skoordynowane sterowanie mechaniczno-elektryczne zapewnia zero nieprawidłowości w działaniu.
5. Niskie koszty utrzymania: modułowa konstrukcja upraszcza wymianę części, redukując przestoje i koszty operacyjne.
● Przed instalacją sprawdź wygląd i części pod kątem uszkodzeń oraz potwierdź, że model i parametry są zgodne.
● Zamontuj mechanizm stabilnie na korpusie wyłącznika zgodnie z rysunkiem montażowym, zapewniając koncentryczność i szczelność połączenia.
● Prawidłowo wyreguluj korbowód, skok i położenie krańcowe, aby zagwarantować stabilne i elastyczne działanie.
● Podłącz prawidłowo obwód sterujący i przetestuj kolejno funkcje ręcznego magazynowania energii, magazynowania energii elektrycznej, zamykania i otwierania.
● Regularnie sprawdzaj elementy mocujące, aby zapobiec poluzowaniu się i utrzymuj mechanizm w czystości i suchości.
● Aby zapewnić płynną pracę, należy okresowo smarować części obrotowe i cierne.
● Sprawdź stan sprężyn, cewek, przełączników pomocniczych i okablowania pod kątem nieprawidłowego przegrzania lub uszkodzenia.
● Okresowo sprawdzaj działanie, aby zapewnić niezawodne otwieranie i zamykanie.
● Wymieniaj zużyte części na czas i prowadź pełną dokumentację konserwacji.
● Zapewniane są bezpłatne szkolenia online/na miejscu, obejmujące takie aspekty, jak instalacja i uruchomienie, codzienna konserwacja i diagnostyka usterek, pomagając zespołowi obsługi i konserwacji klienta szybko zdobyć umiejętności operacyjne.
● W ciągu 12 miesięcy od daty odbioru i kwalifikacji sprzętu na miejscu. W okresie gwarancyjnym podstawowe komponenty, które nie zostały uszkodzone przez czynniki ludzkie (takie jak silnik zasobnika energii, cewka zamykająca i otwierająca, sprężyna, wyłącznik pomocniczy itp.) zostaną przekazane do wymiany i naprawy.
