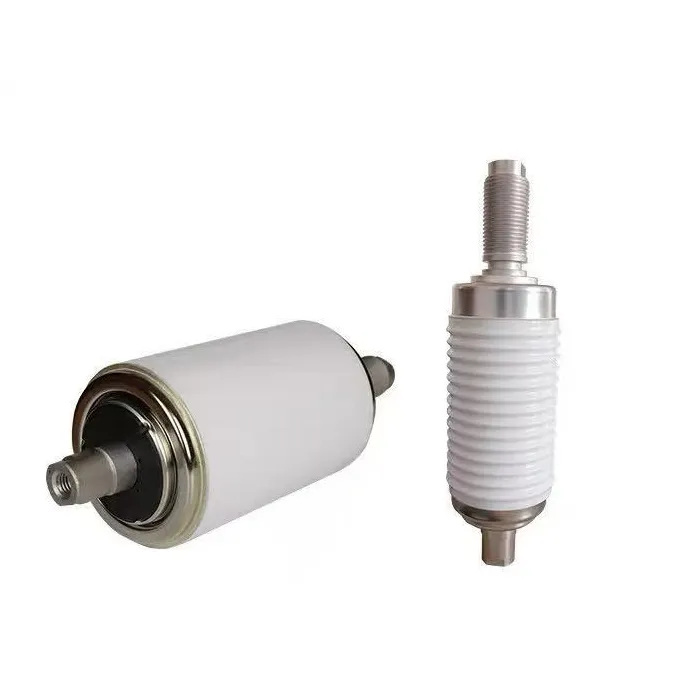

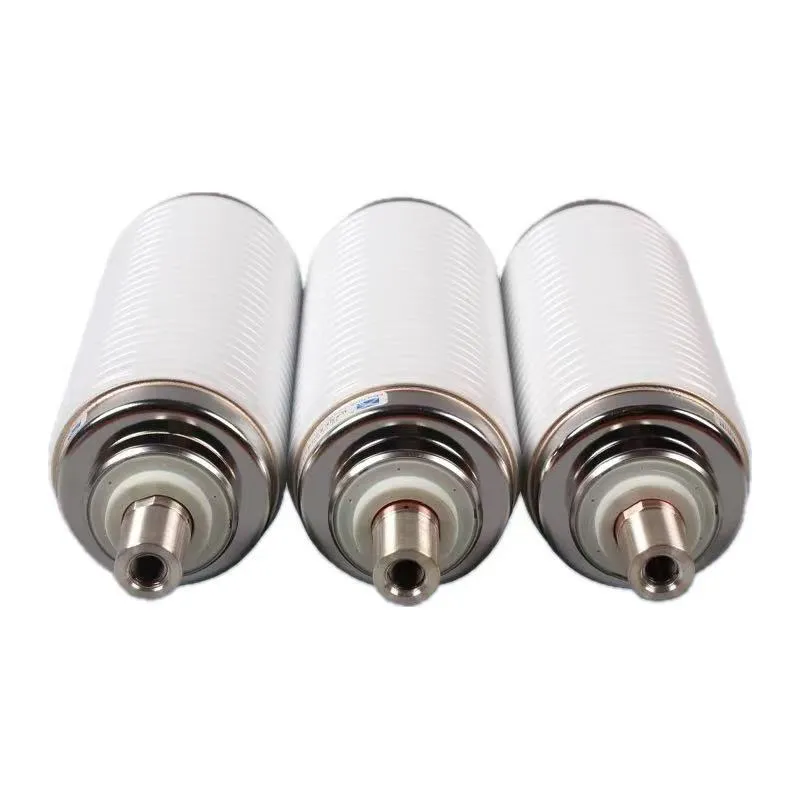

Przerywacz butelek próżniowych 11kv 25ka Vcb

Przerywacz butelkowy próżniowy 11kv 25ka vcb jest głównym elementem gaszącym łuk wyłączników próżniowych średniego napięcia, szeroko stosowanych w systemach dystrybucji energii 11kV. Posiada w pełni uszczelnioną obudowę ceramiczną ze stykami ze stopu CuCr50 i środkiem do gaszenia łuku o wysokiej próżni (≤5×10⁻⁴ Pa), charakteryzującą się zwartą konstrukcją, lekkością i doskonałymi właściwościami izolacyjnymi. Znamionowy prąd zwarciowy wyłączalny wynosi 25 kA, zakres prądu znamionowego wynosi od 630 A do 2000 A, a trwałość mechaniczna wynosi ponad 10 000 operacji, zgodnie z normami IEC 62271-100, odpowiedni do rozdzielnic wewnętrznych w scenariuszach przemysłowych i dystrybucji energii.

Zasada działania próżniowego przerywacza butelek 11kv 25ka vcb opiera się na gaszeniu łuku próżniowego: podczas zamykania ruchomy styk jest napędzany przez mechanizm operacyjny, aby zetknąć się ze stykiem statycznym, tworząc ścieżkę prądową. Podczas otwierania styki rozdzielają się, tworząc łuk, który jest szybko chłodzony i gaśnie ze względu na niską gęstość cząstek w próżni, z natychmiastowym przywróceniem wytrzymałości dielektrycznej. Podczas pracy system ekranujący pochłania energię łuku, zapobiegając osadzaniu się par metali, natomiast mieszek ze stali nierdzewnej zapewnia szczelność podczas ruchu styków, zapewniając stabilną i niezawodną pracę systemu elektroenergetycznego.

Zalety:

Wysoka zdolność wyłączania: Niezawodnie przerywa prąd zwarciowy 25 kA, spełniając normy IEC 62271-100.

Szybki i stabilny: Łuk gaśnie w ciągu milisekund; brak ponownego zapłonu; szybkość odzyskiwania dielektryka jest niezrównana.

Długa żywotność i niskie koszty utrzymania: Styki CuCr charakteryzują się niskim zużyciem; trwałość mechaniczna ≥10 000 operacji; prawie bezobsługowy.

Bezpieczny i ekologiczny: bez oleju/gazu; brak ryzyka wybuchu/pożaru; łuk nie jest odsłonięty; niski poziom hałasu i zero zanieczyszczeń.

Kompaktowy i niezawodny: Mały rozmiar, niewielka waga, duże możliwości dostosowania do rozdzielnic wewnętrznych; stabilna wydajność w trudnych warunkach.

Często zadawane pytania

P: Jak zainstalować i konserwować przerywacz butelek próżniowych 11kv 25ka vcb?

Odp.: Po pierwsze, zainstaluj pionowo w VCB i zapewnij koncentryczność za pomocą mechanizmu operacyjnego.

Po drugie, unikaj wstrząsów mechanicznych i utrzymuj czystość/suchość podczas instalacji.

Wreszcie, nie jest wymagana żadna wewnętrzna konserwacja; wymienić, gdy zużycie styków przekroczy wartość graniczną (≤3 mm).

Regularnie sprawdzaj izolację i szczelność; postępuj zgodnie z cyklami testowymi producenta.

P: Czy jest kompatybilny z systemami zasilania 12 kV?

Odp.: tak, jest w pełni kompatybilny. Napięcie znamionowe wynosi 11 kV i zostało zaprojektowane tak, aby pasowało do systemu dystrybucji energii 12 kV, spełniając rzeczywiste potrzeby większości zastosowań średniego napięcia.

P: Jaki materiał kontaktowy jest używany i jakie są jego zalety?

Odp.: wykorzystuje styki ze stopu CuCr50, które mają zalety niskiego zużycia, dużej odporności na łuk i długiej żywotności, zapewniając stabilną wydajność wyłączania nawet przy prądzie zwarciowym 25 kA
