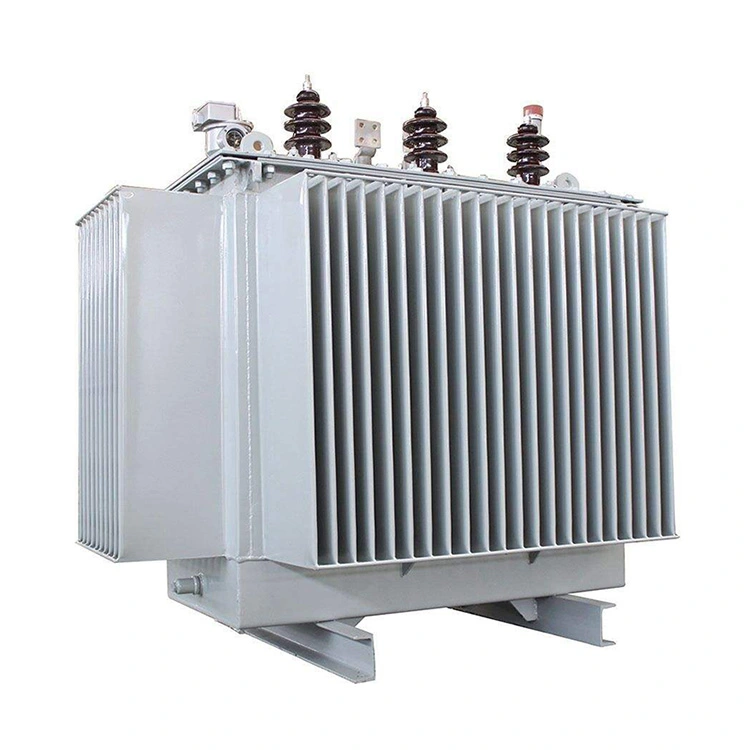

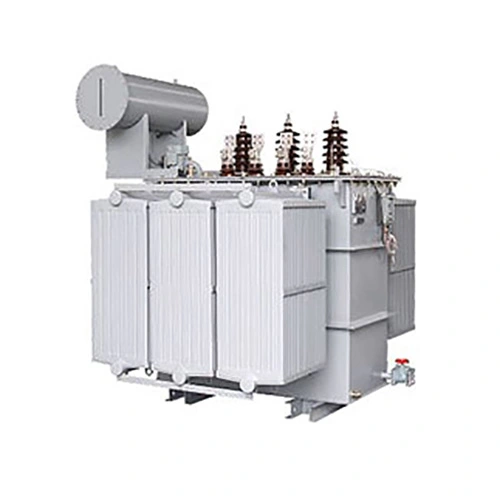

Transformator dystrybucyjny 13,8 kv do 380 v 2500 kva

Transformator dystrybucyjny od 13,8 kv do 380 V o mocy 2500 kva to podstawowe urządzenie do konwersji mocy do zastosowań przemysłowych, nowej energii i zastosowań komercyjnych, które można podzielić na dwie główne konfiguracje, w tym typ zanurzony w oleju (seria S11) i typ suchy (seria SCB14). Obydwa spełniają wymagania dotyczące mocy 2500 kVA, profesjonalnie zaprojektowane do stopniowego obniżania średniego napięcia 13,8 kV do niskiego napięcia 380 V, ściśle przestrzeganie standardów międzynarodowych i krajowych, aby zapewnić stabilną wydajność, wysokie bezpieczeństwo i długą żywotność.

Transformator rozdzielczy zanurzony w oleju typu 13,8 kv do 380 V o mocy 2500 kva ma niski koszt i dużą zdolność przeciążania, dzięki czemu nadaje się do stosowania w scenariuszach dużych obciążeń na zewnątrz, takich jak kopalnie, podstacje zewnętrzne i duże parki przemysłowe. Natomiast suchy transformator rozdzielczy o napięciu 13,8 kv do 380 V i mocy 2500 kva jest ognioodporny, przeciwwybuchowy, bezobsługowy i energooszczędny, odpowiedni do zastosowań wewnętrznych i przeciwwybuchowych. Klienci mogą elastycznie wybrać odpowiedni typ w zależności od rzeczywistego środowiska instalacji, przepisów bezpieczeństwa w miejscu instalacji i budżetu projektu.

Specyfikacja techniczna:

Często zadawane pytania:

P: Jak wybrać transformator rozdzielczy 13,8 kv do 380 V 2500 kva między zanurzonym w oleju (S11) a typem suchym (SCB14)?

O: 1. Środowisko instalacji i miejsca instalacji

Zanurzony w oleju S11 został specjalnie zaprojektowany do instalacji na zewnątrz i na otwartej przestrzeni. Dzięki dużej zdolności adaptacji do środowiska może wytrzymać wysoką temperaturę, deszcz, kurz i trudny klimat. Zajmuje dużą powierzchnię i wymaga dobrze wentylowanej, niezależnej powierzchni, która idealnie nadaje się do odległych stref przemysłowych, podstacji zewnętrznych, terenów wydobywczych i projektów dystrybucji energii w terenie.

Transformator dystrybucyjny SCB14 typu suchego o napięciu 13,8 kv do 380 V i mocy 2500 kva ma pierwszeństwo w przypadku instalacji wewnętrznych, takich jak pomieszczenia dystrybucji energii, budynki fabryczne, kompleksy handlowe i przestrzenie podziemne. Charakteryzuje się kompaktowymi rozmiarami i małą ilością miejsca, nie ma ryzyka wycieku cieczy i nie wymaga basenu izolacyjnego. Ma również zastosowanie w miejskich źródłach zasilania o dużej gęstości i w ograniczonych przestrzeniach instalacyjnych.

2. Bezpieczeństwo

Zanurzony w oleju S11 przyjmuje olej transformatorowy jako medium chłodzące i izolacyjne. Olej łatwopalny stwarza potencjalne ryzyko pożaru i wycieków, dlatego nie można go stosować w pomieszczeniach zamkniętych, zatłoczonych lub zagrożonych wybuchem. Podczas instalacji wymagane są dodatkowe środki przeciwpożarowe i zapobiegające wyciekom.

Wykonany z żywicy epoksydowej, suchy typ SCB14 jest ognioodporny, trudnopalny, przeciwwybuchowy i nieszczelny. Posiada wysokie bezpieczeństwo izolacyjne, brak ukrytego niebezpieczeństwa zapalenia się i w pełni spełnia rygorystyczne normy bezpieczeństwa obowiązujące w budynkach wewnętrznych, budynkach użyteczności publicznej, zakładach chemicznych i warsztatach przeciwwybuchowych.

3. Obsługa i konserwacja

Wymagana jest regularna konserwacja transformatora dystrybucyjnego S11 zanurzonego w oleju o napięciu 13,8 kv do 380 V i mocy 2500 kva, obejmująca okresową kontrolę jakości oleju, skuteczności uszczelnienia, poziomu oleju i starzenia wewnętrznego. Filtrowanie lub wymiana oleju jest konieczna co 1-2 lata, przy regularnych, profesjonalnych przeglądach, co prowadzi do większego nakładu pracy związanej z długoterminową konserwacją.

Typ suchy SCB14 jest konstrukcją prawie bezobsługową. Nie jest potrzebny żaden olej izolacyjny, wystarczy regularne czyszczenie uzwojeń z kurzu. Nie wymaga skomplikowanych codziennych przeglądów, co pozwala zaoszczędzić koszty pracy i konserwacji oraz nadaje się do stosowania w elektrowniach bez nadzoru.

4. Ładowność i rozpraszanie ciepła

Zanurzony w oleju S11 posiada doskonałą zdolność rozpraszania ciepła poprzez krążący olej transformatorowy, z dużą odpornością na przeciążenia. Może wytrzymać długoterminową pracę przy dużym obciążeniu i krótkotrwałe przeciążenie, idealnie nadaje się do przemysłowych linii produkcyjnych o ciągłym dużym obciążeniu.

Typ suchy SCB14 opiera się na naturalnym chłodzeniu powietrzem lub wymuszonym chłodzeniu powietrzem. Granica przeciążenia jest stosunkowo niższa niż w przypadku wersji zanurzonej w oleju, a na efekt rozpraszania ciepła łatwo wpływają warunki wentylacji w pomieszczeniu, bardziej odpowiednie dla stabilnej i konwencjonalnej pracy z obciążeniem.

5. Efektywność kosztowa i energetyczna

Koszt zakupu zanurzonego w oleju S11 jest relatywnie niższy w przypadku modeli o dużej pojemności. Jednak straty bez obciążenia i straty obciążenia są nieco wyższe, co skutkuje stosunkowo większym długoterminowym zużyciem energii.

Koszt zakupu suchego typu SCB14 jest porównywalnie wyższy, ale przy zoptymalizowanej konstrukcji charakteryzującej się niskimi stratami i wyższą efektywnością energetyczną. Zmniejsza dzienne straty mocy, oszczędza wydatki na energię elektryczną podczas długotrwałej pracy i zapewnia większe korzyści w zakresie oszczędzania energii w projektach długoterminowych.

Transformator dystrybucyjny 13,8 kv do 380 V, ostateczna sugestia wyboru 2500 kva:

Wybierz S11 w kąpieli olejowej: Jeśli Twój projekt jest realizowany na zewnątrz, z ograniczonym budżetem, długoterminowym dużym obciążeniem, na otwartej przestrzeni bez nadzoru i bez rygorystycznych wymagań w zakresie ochrony przeciwpożarowej.

Wybierz SCB14 typu suchego: w przypadku instalacji w pomieszczeniach zamkniętych, w gęstym zatłoczeniu, w środowiskach chemicznych i łatwopalnych, przy wysokich standardach bezpieczeństwa, niskich wymaganiach konserwacyjnych i długoterminowych wymaganiach dotyczących oszczędzania energii.
