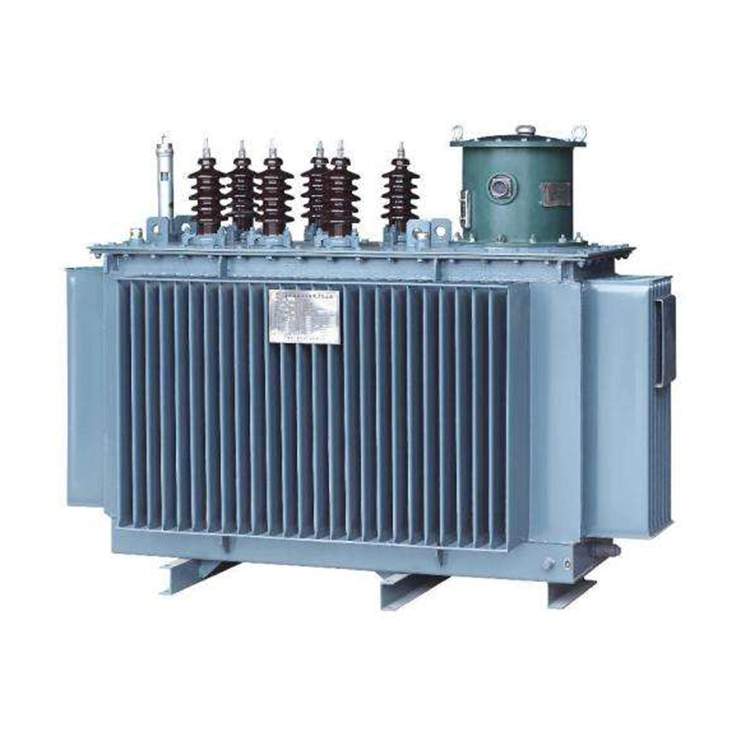

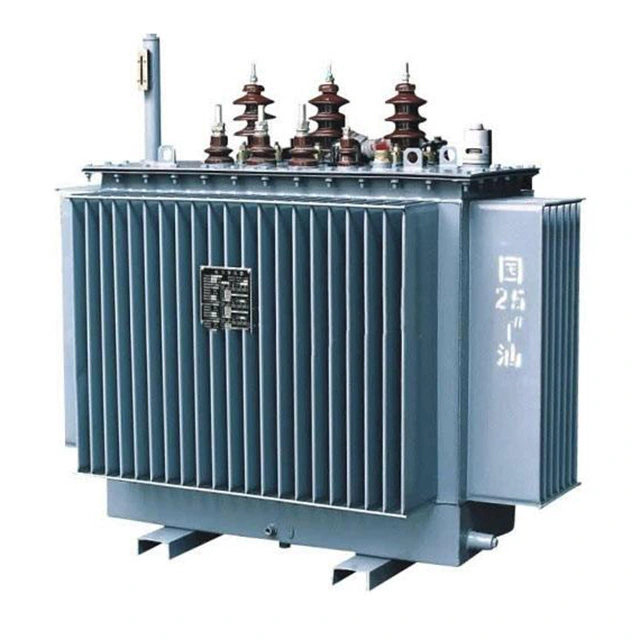

Transformator rozdzielczy montowany na słupie 10 Kv 500 kva

Transformator dystrybucyjny 10 Kv 500 kva montowany na słupie to trójfazowy, zanurzony w oleju transformator typu zewnętrznego instalowany bezpośrednio na słupach elektroenergetycznych w celu obniżenia średniego napięcia 10 kV do niskiego napięcia 400 V (między liniami) do dystrybucji energii w budynkach mieszkalnych, komercyjnych i lekkim przemyśle. Charakteryzuje się zwartą konstrukcją, całkowicie uszczelnionym zbiornikiem, niskimi stratami, niskim poziomem hałasu i minimalną konserwacją, zgodnie z normami IEC 60076 i GB/T 1094.

Zbudowany z myślą o trwałości i wydajności, montowany na słupie transformator rozdzielczy 10 kV 500 kVA ma kompaktową, oszczędzającą miejsce konstrukcję, która eliminuje potrzebę stosowania dedykowanych podstacji, znacznie zmniejszając koszty budowy cywilnej i instalacji. W pełni uszczelniona konstrukcja zbiornika z tektury falistej zapobiega wyciekom oleju i wnikaniu wilgoci, zapewniając bezobsługową pracę i żywotność ponad 20 lat w normalnych warunkach.

Zaprojektowany z rdzeniem ze stali krzemowej o niskiej stratności klasy S11 i uzwojeniami miedzianymi o wysokiej przewodności, montowany na słupie transformator rozdzielczy 10 kV 500 kVA może osiągnąć niskie straty w stanie jałowym i obciążeniowym, co sprzyja zmniejszeniu zużycia energii operacyjnej i długoterminowych kosztów mediów. Poziom hałasu jest kontrolowany poniżej 55 dB, co czyni go przyjaznym dla środowiska w obszarach mieszkalnych.

Specyfikacja techniczna:

Kluczowe funkcje:

1. Konstrukcja do montażu na słupie: kompaktowa, lekka i oszczędzająca miejsce.

Transformator dystrybucyjny 10 kV i 500 kVA do montażu na słupie jest przeznaczony do bezpośredniego montażu na słupach betonowych lub stalowych, co pozwala zaoszczędzić miejsce na ziemi. Zoptymalizowana, kompaktowa konfiguracja i zmniejszona waga ułatwiają transport i instalację na miejscu, znacznie obniżając koszty prac inżynieryjnych i budowlanych w przypadku projektów dystrybucyjnych. Konstrukcja została zaprojektowana tak, aby wytrzymać naprężenia mechaniczne występujące podczas montażu na słupie, zapewniając długoterminowe bezpieczeństwo nawet przy obciążeniu wiatrem i wibracjami.

2. Wysoka wydajność: konstrukcja S11 o niskich stratach, zmniejszająca zużycie energii i koszty operacyjne.

Wyposażony w technologię rdzenia niskostratnego serii S11, montowany na słupie transformator rozdzielczy 10 kV 500 kVA zapewnia o 10–20% niższe straty bez obciążenia i obciążenia w porównaniu do modeli konwencjonalnych. Wykorzystując walcowane na zimno rdzenie ze stali krzemowej o zorientowanym ziarnie i precyzyjnie nawinięte uzwojenia miedziane, minimalizuje straty energii zarówno podczas pracy przy pełnym, jak i częściowym obciążeniu. Powoduje to zmniejszenie kosztów operacyjnych, niższą emisję dwutlenku węgla i poprawę ogólnej wydajności.

3. Pełne uszczelnienie: brak wycieków oleju, brak wnikania wilgoci, działanie bezobsługowe.

Całkowicie uszczelniona, spawana konstrukcja zbiornika zapobiega wyciekom oleju, wnikaniu wilgoci i zanieczyszczeniu pyłem lub zanieczyszczeniami. Eliminują one potrzebę rutynowej konserwacji, zapewniając stałą wydajność i żywotność ponad 20 lat w normalnych warunkach pracy. Zbiornik magazynowy z tektury falistej służy również jako zintegrowany system chłodzenia, który może skutecznie rozpraszać ciepło i zapewniać całkowicie szczelne środowisko dla oleju transformatorowego.

4. Bezpieczeństwo i niezawodność: Wysoka wytrzymałość na zwarcia, niski poziom hałasu, doskonała stabilność termiczna, odpowiednia do trudnych warunków zewnętrznych (-25°C do +40°C).

Zbudowany na słupie transformator rozdzielczy o dużej wytrzymałości mechanicznej zwarciowej 10 kV i mocy 500 kVA jest zaprojektowany tak, aby wytrzymywać prądy zwarciowe bez deformacji i awarii. Jego cicha konstrukcja, kontrolowana poniżej 55 dB, zapewnia minimalny wpływ na środowisko na obszarach mieszkalnych i miejskich. Doskonała stabilność termiczna i szeroki zakres temperatur pracy (-25°C do +40°C) sprawiają, że nadaje się do stosowania w różnorodnych warunkach zewnętrznych, w tym w wysokiej wilgotności, ulewnym deszczu i ekstremalnych wahaniach temperatury.

Scenariusze zastosowań transformatora dystrybucyjnego montowanego na słupie 10 kV 500 kVA:

1. Miejskie i wiejskie sieci dystrybucyjne.

2.Obszary mieszkalne, dzielnice handlowe, małe fabryki.

3.Systemy energii odnawialnej.
