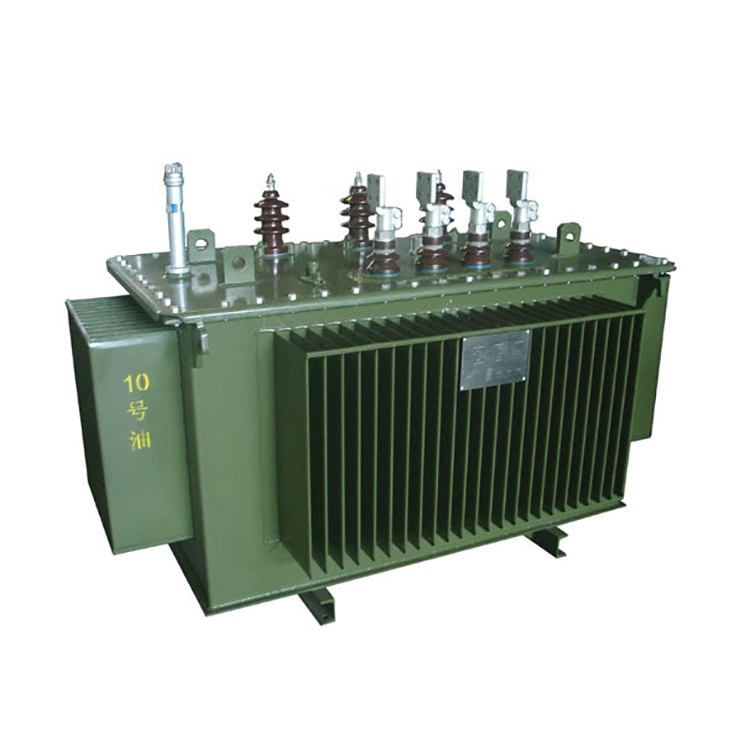

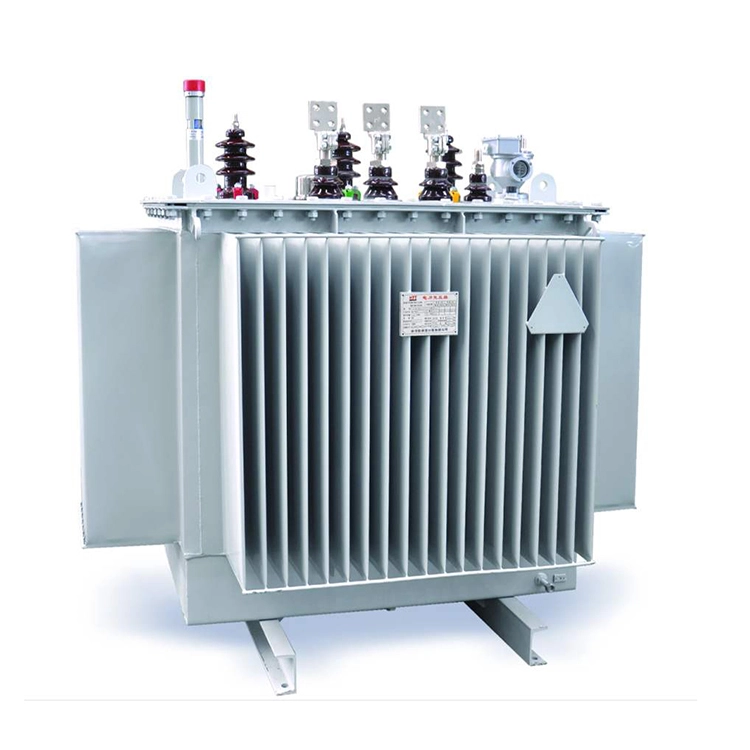

Transformatory biegunowe 100 Kva o mocy 13,8 Kv

Ten transformator biegunowy o mocy 100 kva i napięciu 13,8 kv ma moc znamionową 100 kVA. Napięcie strony pierwotnej wynosi 13800 V (w połączeniu w trójkąt), a napięcie strony wtórnej może wynosić 120/240 V, 240/480 V lub inne napięcie dostosowane do potrzeb. Transformator ten można podłączyć do trójfazowego systemu elektroenergetycznego, aby zapewnić zasilanie niskiego napięcia do systemu dystrybucyjnego.

Dzięki porcelanowym przepustom wysokiego napięcia strona pierwotna transformatora biegunowego 13,8 kV o mocy 100 kva ma podwójne przepusty, a strona wtórna ma trzy tuleje. Napowietrzny transformator rozdzielczy wykorzystuje uzwojenia miedziane i rdzenie ze stali krzemowej zorientowanej, składające się z jednej cewki i dwóch żelaznych pierścieni rdzeniowych. Cynowane zaciski po stronie pierwotnej i wtórnej można podłączyć do przewodów miedzianych lub aluminiowych.

Jako profesjonalny transformator rozdzielczy, transformatory biegunowe 100 Kva o mocy 13,8 Kv przyjęły energooszczędną konstrukcję rdzenia cewki, która nie tylko zapewnia stabilność pracy, ale także skutecznie zmniejsza zużycie energii. Ten transformator dystrybucyjny typu biegunowego, wyprodukowany przy użyciu zaawansowanej technologii, zapewnia długotrwałą niezawodność i długą żywotność.

Każde urządzenie przeszło rygorystyczne, kompleksowe testy akceptacyjne i od ponad 10 lat utrzymujemy rekord zerowej awaryjności. Tymczasem transformator biegunowy 13,8 kV do dystrybucji 100 kva jest zgodny z normami IEC, ANSI i innymi głównymi normami międzynarodowymi, zapewniając kompatybilność z globalnymi systemami sieci elektroenergetycznych.

Parametr techniczny:

P: W przypadku transformatora słupowego o mocy 100 kva i napięciu 13,8 kv, przy wyborze modelu i prowadzeniu instalacji, w jaki sposób należy określić konkretne konfiguracje bezpieczników, odgromników i zabezpieczeń uziemień, aby spełnić wymagania niezawodności wiejskich lub odległych sieci elektroenergetycznych?

A:

1. Bezpiecznik dobiera się w oparciu o 2–2,5-krotność prądu znamionowego po stronie wysokiego napięcia transformatora biegunowego 100 kva 13,8 kv (około 7,25 A). Zaleca się stosowanie bezpiecznika odrzutowego od 15 do 20 A, aby niezawodnie uniknąć udarowego prądu wzbudzenia podczas operacji zamykania (zwykle 8 do 12-krotności prądu znamionowego, trwającego w ciągu 0,1 sekundy), zapewniając jednocześnie, że transformator może szybko się stopić i odizolować w przypadku zwarcia lub przeciążenia wewnątrz transformatora.

2. Odgromnik jest wybierany jako bezszczelinowy z tlenku cynku (MOV) o napięciu znamionowym 15 kV lub 18 kV, instalowany po stronie wysokiego napięcia między bezpiecznikiem a tuleją transformatora biegunowego 13,8 kV o mocy 100 kva.

3. Jego zacisk uziemiający jest bezpośrednio podłączony do zacisku uziemiającego obudowy transformatora w celu pochłaniania uderzeń pioruna lub przepięć roboczych i ograniczania napięcia szczątkowego. Ochrona uziemienia wymaga, aby punkt neutralny transformatora biegunowego 13,8 kv w rozdzielnicy 100 kva był bezpośrednio uziemiony (w zależności od rodzaju uziemienia systemu, np. TN C lub TN S), a zaciski uziemiające obudowy i odgromnika miały wspólną elektrodę uziemiającą. Rezystancja uziemienia częstotliwości sieciowej nie powinna przekraczać 10 Ω w wiejskich sieciach elektroenergetycznych lub 4 Ω w obszarach miejskich i o wysokiej niezawodności, zapewniając w ten sposób bezpieczne odprowadzanie prądu zwarciowego oraz ochronę personelu i sprzętu.

Skoordynowana konfiguracja tych trzech elementów może spełnić wymagania dotyczące ochrony nadprądowej, przepięciowej i uziemienia transformatora montowanego na słupie.
