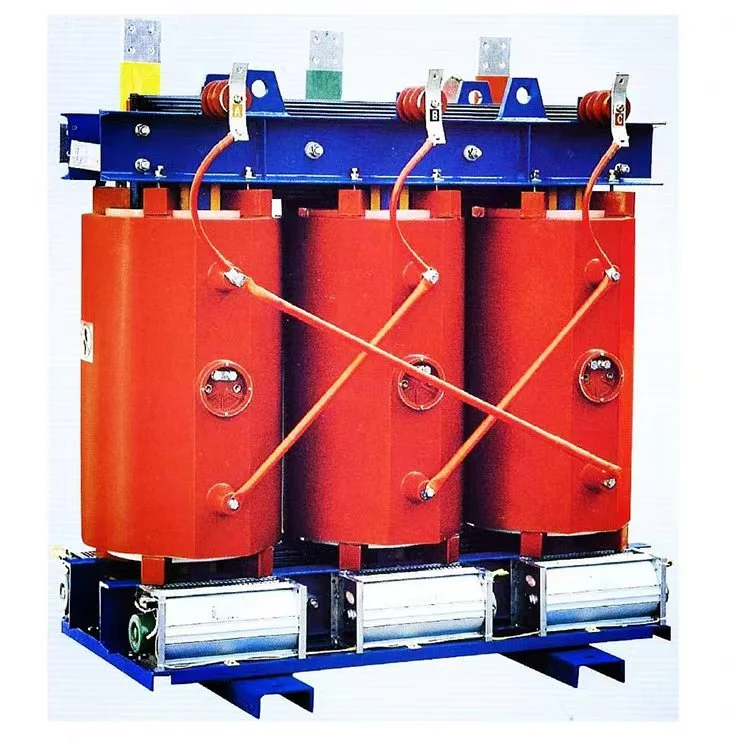

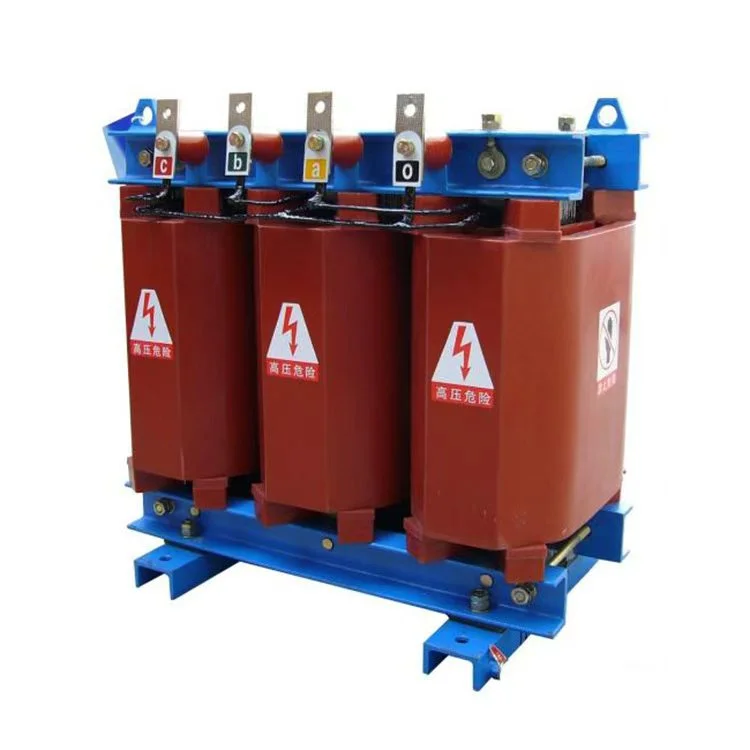

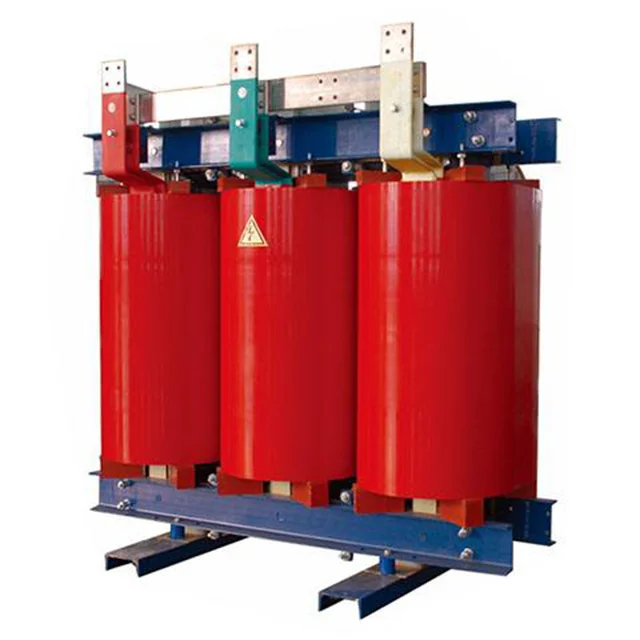

Transformator obniżający napięcie miedziany 160 KVA 6,6 kV 440 V typu suchego

Metoda okablowania miedzianego transformatora obniżającego napięcie 160 kVA 6,6 kV 440 V typu suchego

Zewrzyj zaciski wejściowe i wyjściowe transformatora, a następnie za pomocą megaomomierza sprawdź rezystancję izolacji między zwartymi zaciskami a przewodem uziemiającym. W przypadku korzystania z megaomomierza 1000 V wartość rezystancji powinna być większa niż 2 MΩ.

Przekrój wejściowych i wyjściowych kabli zasilających powinien spełniać aktualne wymagania znamionowe. Zaleca się skonfigurowanie gęstości prądu na poziomie 2–2,5 A na mm².

Podłącz trójfazowe przewody zasilania wejściowego i wyjściowego zgodnie z kolorami szyn zbiorczych na listwie zaciskowej transformatora: żółty do fazy A, zielony do fazy B i czerwony do fazy C. Przewód neutralny powinien być podłączony do miedzianego zacisku neutralnego transformatora obniżającego napięcie 160 kVA 6,6 kV 440 V typu suchego. Przewód uziemiający należy podłączyć do obudowy transformatora. Sprawdź okablowanie wejściowe i wyjściowe, aby upewnić się, że jest prawidłowe.

Najpierw włącz miedziany transformator obniżający napięcie o mocy 160 kVA, 6,6 kV, 440 V, typu suchego, w warunkach bez obciążenia, obserwuj i mierz, czy napięcia wejściowe i wyjściowe spełniają wymagania. Jednocześnie sprawdź, czy wewnątrz urządzenia nie występują nietypowe warunki, takie jak nietypowe dźwięki, wyładowania łukowe, dziwny zapach itp. W przypadku wykrycia jakichkolwiek nieprawidłowości należy natychmiast odłączyć zasilanie wejściowe.

Po zakończeniu testu bez obciążenia i wszystko jest w porządku, można podłączyć obciążenie.

Parametry produktu:

Często zadawane pytania dotyczące transformatora obniżającego napięcie miedziane 160 kVA 6,6 kV 440 V

P: Czy ten transformator może pracować przy częstotliwości 60 Hz?

O: Tak. Można go zaprojektować dla podwójnej częstotliwości 50/60 Hz. Prosimy o informację przy składaniu zamówienia.

P: Czy dla 160 kVA lepsze jest uzwojenie miedziane czy aluminiowe?

Odp.: Miedź oferuje mniejsze straty i mniejszy rozmiar, ale wyższy koszt. Aluminium jest ekonomiczne. Zalecamy miedź do ciągłych cykli wysokiego obciążenia.

P: Jaka jest maksymalna wysokość w przypadku standardowej konstrukcji?

Odp.: 1000 m nad poziomem morza. W przypadku większych wysokości (np. 2000 m) obowiązuje obniżenie wartości znamionowych. Skontaktuj się z naszymi inżynierami.

P: Jak długi jest czas realizacji?

Odp.: Standardowa jednostka niestandardowa: 15–20 dni roboczych. Z niestandardowymi kranami/obudową: 25–30 dni.

Sprzęt do produkcji

Półprodukt

Obudowa ochronna IP21

Rdzeń transformatora

Uzwojenie transformatora

Centrum Testowe

Warsztaty nawijania
