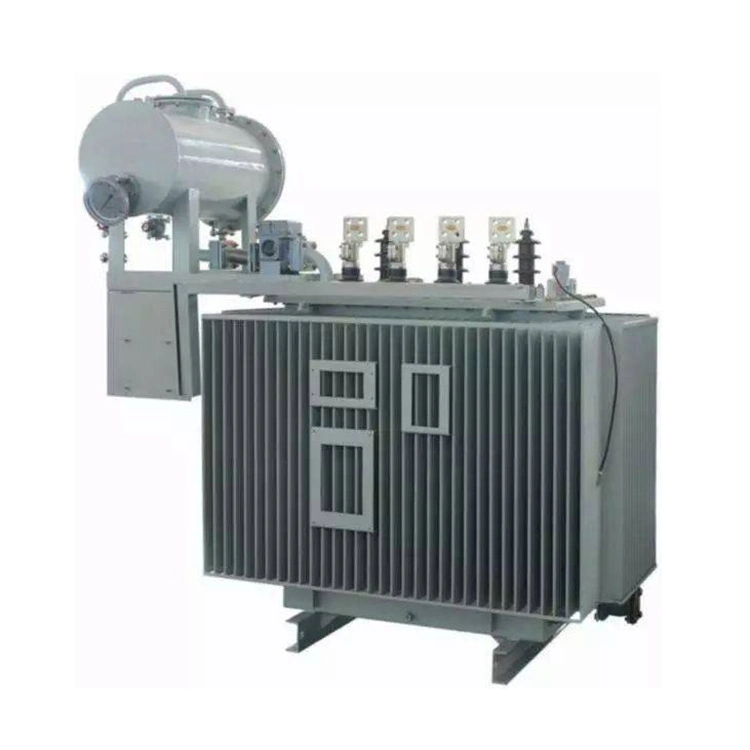

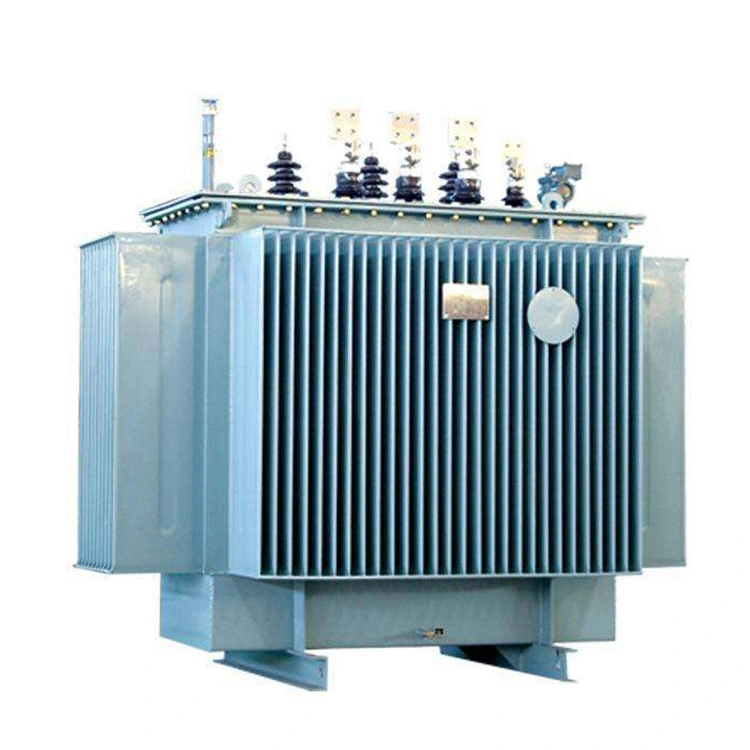

Transformator mocy wypełniony olejem o mocy 800 kva 10 kv

Transformatory mocy wypełnione olejem o mocy 800 kva i napięciu 10 kv są szeroko stosowane w systemach elektroenergetycznych do transformacji napięcia i dystrybucji mocy. Wykorzystując zasadę indukcji elektromagnetycznej, podnoszą lub obniżają poziom napięcia, aby spełnić wymagania różnych sieci energetycznych i użytkowników końcowych. Ze względu na ich niezawodną izolację i wydajność chłodzenia, transformatory mocy o napięciu 10 kv, podwyższane, wypełnione olejem, są powszechnie instalowane w podstacjach, obiektach przemysłowych, inwestycjach komercyjnych i rolniczych systemach elektroenergetycznych.

1. Zasada działania i główne elementy

Podstawowymi elementami transformatora mocy wypełnionego olejem o mocy 800 kva i napięciu 10 kv są rdzeń magnetyczny, uzwojenia, olej izolacyjny i zespół zbiornika.

Rdzeń jest zazwyczaj wytwarzany z wysokiej jakości laminatów stali krzemowej o zorientowanym ziarnie lub struktur rdzenia nawiniętego, aby zminimalizować straty spowodowane histerezą i prądami wirowymi. Uzwojenia, które w zależności od wymagań projektowych mogą być wykonane z przewodów miedzianych lub aluminiowych, składają się z cewek wysokiego i niskiego napięcia rozmieszczonych tak, aby uzyskać wymagany współczynnik transformacji.

Kadź transformatora wypełniona jest izolacyjnym olejem mineralnym, który spełnia dwie zasadnicze funkcje. Po pierwsze, zapewnia izolację elektryczną pomiędzy częściami pod napięciem a elementami uziemionymi. Po drugie, działa jako czynnik chłodzący, odprowadzając ciepło z uzwojeń i rdzenia poprzez naturalną cyrkulację oleju. W standardowych układach chłodzenia ONAN ciepło przekazywane jest z oleju na ścianki zbiornika, a następnie rozpraszane do otaczającego powietrza.

Obudowa została zaprojektowana tak, aby zapewnić ochronę przed przypadkowym kontaktem z częściami pod napięciem oraz przedostaniem się ciał obcych, co zapewnia bezpieczną i niezawodną pracę w normalnych warunkach pracy.

2. Charakterystyka wydajności i typowe zastosowania

Transformatory mocy wypełnione olejem o mocy 800 kva i napięciu 10 kv są dostępne w szerokim zakresie wartości znamionowych, od małych jednostek dystrybucyjnych po duże transformatory mocy stosowane w sieciach przesyłowych. Typowe wartości znamionowe transformatorów rozdzielczych wahają się od 100 kVA do 2500 kVA, z typowymi kombinacjami napięć, takimi jak 10 kV/0,4 kV, 11 kV/0,415 kV.

Kluczowe parametry elektryczne zazwyczaj obejmują: moc znamionową, napięcie znamionowe pierwotne i wtórne, napięcie impedancyjne, utratę obciążenia, utratę obciążenia, częstotliwość.

Transformatory olejowe o mocy 800 kva i napięciu 10 kv zaprojektowano tak, aby działały niezawodnie w temperaturach otoczenia w zakresie od około -25°C do +40°C, aby były odpowiednie do różnorodnych warunków klimatycznych. Ich trójfazowa konfiguracja jest powszechnie stosowana w przemysłowych i użyteczności publicznej systemach zasilania, a zgodność z obowiązującymi normami kompatybilności elektromagnetycznej pomaga zminimalizować zakłócenia z pobliskim sprzętem.

3. Zalety i funkcje bezpieczeństwa

Jedną z głównych zalet transformatorów mocy wypełnionych olejem o mocy 800 kva i napięciu 10 kv jest ich doskonała izolacja i zdolność chłodzenia. Olej transformatorowy posiada znacznie większą wytrzymałość dielektryczną niż powietrze, co pozwala na kompaktowe konstrukcje przy zachowaniu odpowiednich odstępów elektrycznych. Jednocześnie olej skutecznie pochłania i oddaje ciepło powstające podczas pracy, co wpływa na wyższą wydajność i dłuższą żywotność.

Olej zapewnia również barierę ochronną przed wilgocią, co zmniejsza ryzyko pogorszenia się izolacji w wilgotnym środowisku. Dzięki temu transformatory mocy 800 kva 10 kv podwyższające napięcie są szczególnie odpowiednie do instalacji zewnętrznych i lokalizacji narażonych na zmienne warunki pogodowe.

Aby zwiększyć bezpieczeństwo operacyjne, transformatory mocy o napięciu 10 kv o zwiększonej mocy, wypełnione olejem, są wyposażone w urządzenia zabezpieczające, takie jak ciśnieniowe zawory nadmiarowe. W przypadku usterki wewnętrznej, która powoduje nadmierny wzrost ciśnienia wewnątrz zbiornika, zawór automatycznie uwalnia ciśnienie, aby zapobiec uszkodzeniom mechanicznym. W zależności od mocy transformatora i zastosowania dodatkowe systemy zabezpieczające mogą obejmować wskaźniki poziomu oleju, urządzenia monitorujące temperaturę, przekaźniki Buchholza i systemy wykrywania gazu.

Wenzhou XiFa Electrical Power Equipment Co., Ltd. może również dostosować konfiguracje rdzenia, materiały uzwojenia i rozwiązania mechaniczne, aby uwzględnić określone ograniczenia instalacyjne lub wymagania operacyjne.

Specyfikacja techniczna:
