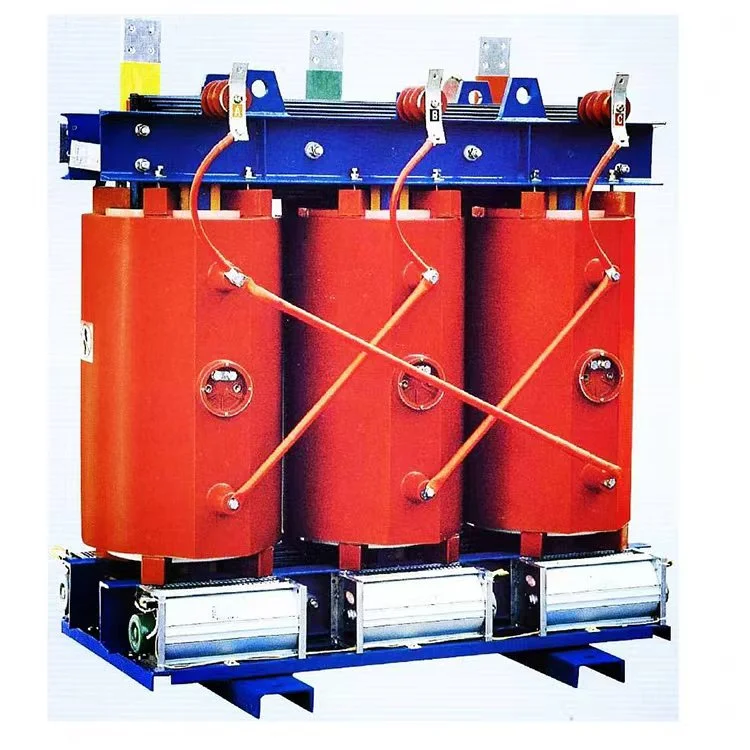

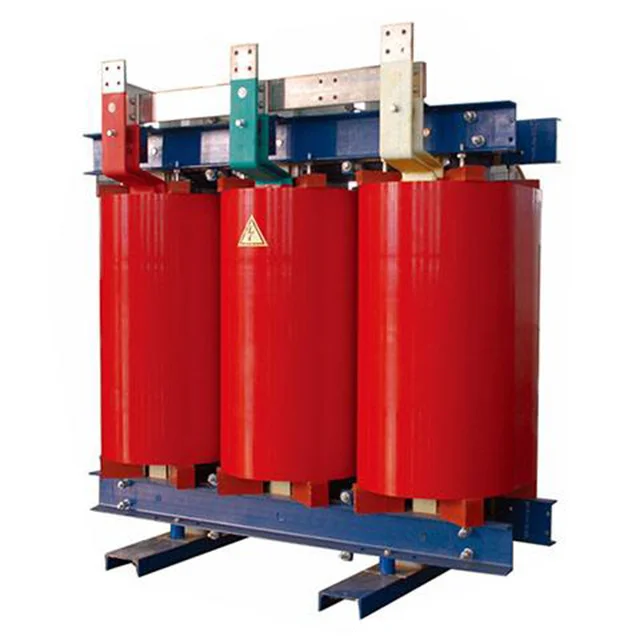

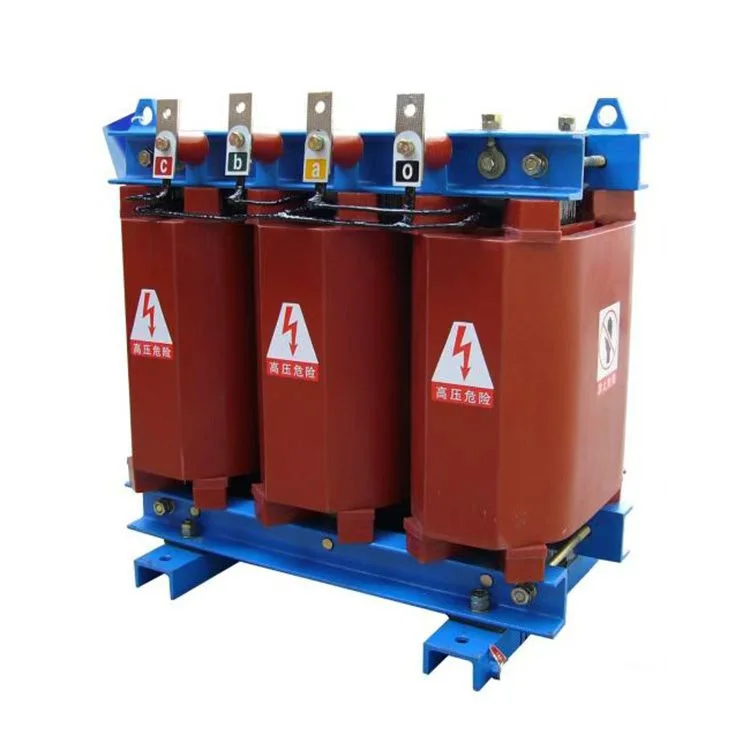

Transformator rozdzielczy Nltc typu suchego 500 kva 11 kv

W kontekście rosnącego światowego zapotrzebowania na energię elektryczną transformatory dystrybucyjne NLTC typu suchego o mocy 500 kva i napięciu 11 kV są szeroko stosowane w obszarach takich jak wiejskie sieci energetyczne, przemysł, handel, nowa energia i obiekty użyteczności publicznej. Ich wysoka niezawodność została potwierdzona podczas eksploatacji w ponad 50 krajach i regionach na całym świecie. Zostały sprzedane do krajów i regionów, w tym do Tanzanii, Zimbabwe, Ghany, Republiki Południowej Afryki, Kenii, Zambii i innych.

Charakterystyka strukturalna transformatora rozdzielczego NLTC typu suchego 500 kva 11 kv:

Cewki: Cewki są nawinięte przewodnikami miedzianymi, nawiniętymi drutem lub folią, wzmocnione włóknem szklanym i całkowicie odlane żywicą epoksydową bez wypełniaczy, z wykorzystaniem procesów suszenia próżniowego i odgazowania. Skutkuje to wysoką wytrzymałością mechaniczną, dużą odpornością na zwarcia i doskonałą odpornością na impulsy.

Uzwojenia wysokiego napięcia: Zaciski początkowe i końcowe, a także pośrednie przewody odczepowe są osadzone w miedzianych nakrętkach. Taka konstrukcja zapewnia dobrą sztywność, ułatwia wymianę gwintownika oraz zapewnia schludny i estetyczny wygląd.

Rdzeń: Rdzeń jest montowany przy użyciu wysokiej jakości arkuszy stali krzemowej walcowanej na zimno o ziarnie zorientowanym, z wielostopniowymi połączeniami zakładkowymi w pełni skośnymi pod kątem 45 stopni. Powierzchnia transformatora rozdzielczego NLTC typu suchego 500 kva 11 kv jest pokryta izolacyjną warstwą żywicy, zapewniającą odporność na wilgoć, zapobieganie rdzy i redukcję hałasu.

System mocowania: Pomiędzy rdzeniem, uchwytami zaciskowymi i cewkami zastosowano elastyczne elementy, aby utrzymać cewki pod stałym ściskaniem, redukując w ten sposób poziom hałasu.

Projekt chłodzenia: Transformator dystrybucyjny nltc typu suchego o mocy 500 kva i napięciu 11 kv jest przeznaczony do naturalnego chłodzenia (AN). Wewnątrz ścian cewek całkowicie odlanych uzwojeń wysokiego i niskiego napięcia prefabrykowane są podłużne kanały wentylacyjne. Opcjonalnie można zainstalować wentylatory chłodzące sprzęt AF z wymuszonym obiegiem powietrza. W przypadku wymuszonego chłodzenia powietrzem znamionową moc wyjściową można zwiększyć o 50%40% dla mocy znamionowych 500 kVA i niższych.

Monitorowanie temperatury: Transformator rozdzielczy NLTC typu suchego o mocy 500 kva i napięciu 11 kv jest wyposażony w regulator temperatury serii BWDK. Platynowe czujniki rezystancyjne Pt100 są umieszczone we wstępnie osadzonych otworach w górnej części cewek niskiego napięcia w celu monitorowania wzrostu temperatury uzwojenia. Sterownik automatycznie uruchamia lub zatrzymuje wentylatory chłodzące i udostępnia takie funkcje, jak alarm awarii, alarm przekroczenia temperatury i wyłączenie awaryjne z powodu przegrzania. Cechy te zapewniają niezawodną ochronę przed przeciążeniem transformatora suchego, zwiększając w ten sposób jego bezpieczeństwo pracy.

Parametry produktu:
