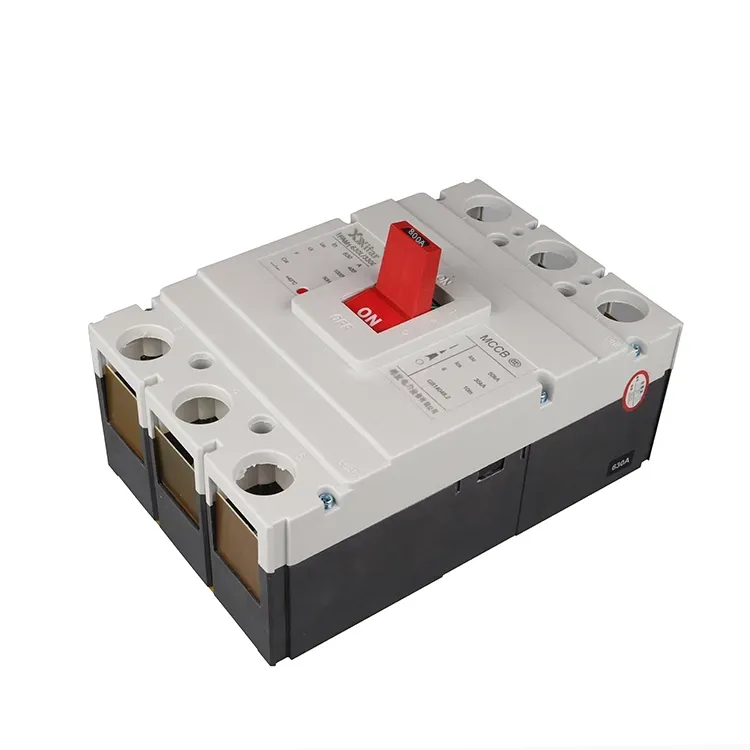

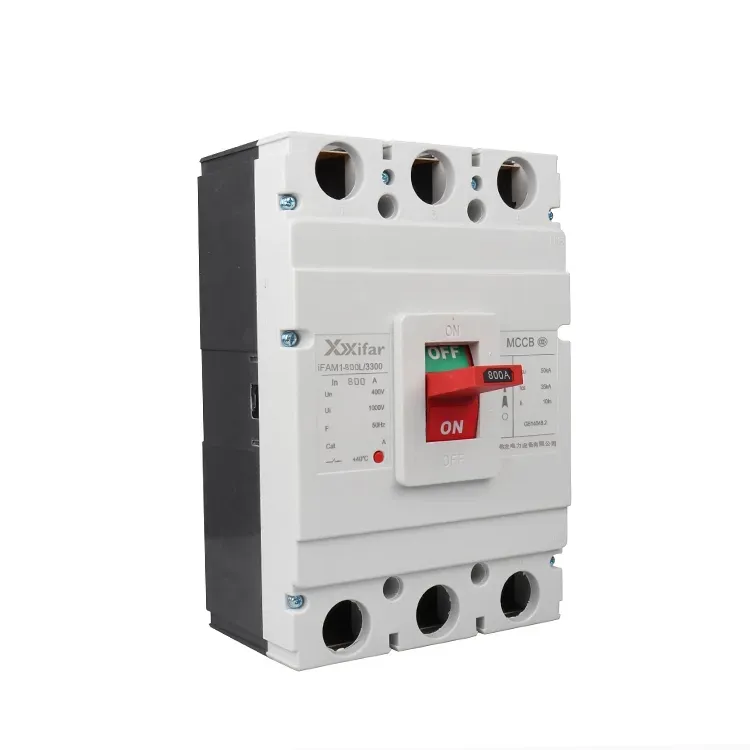

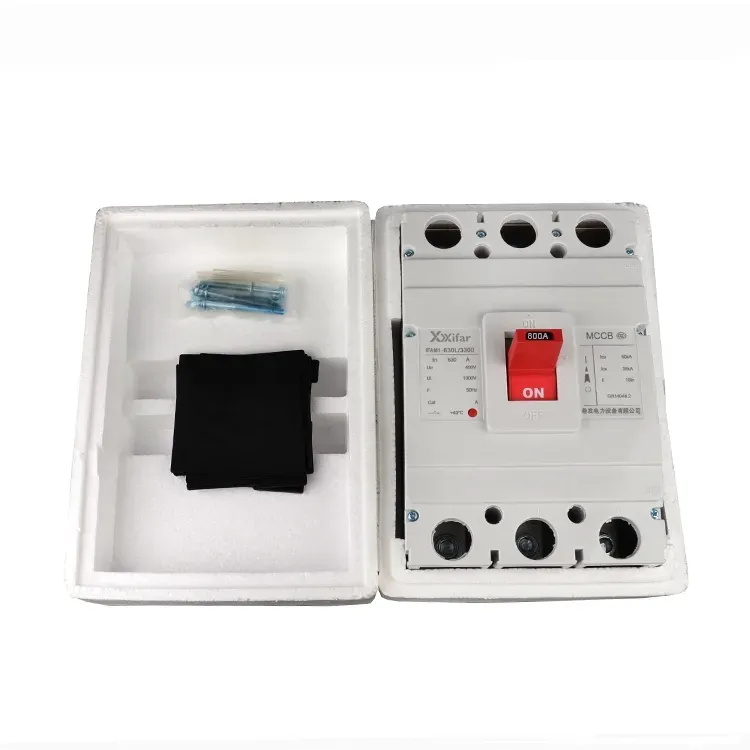

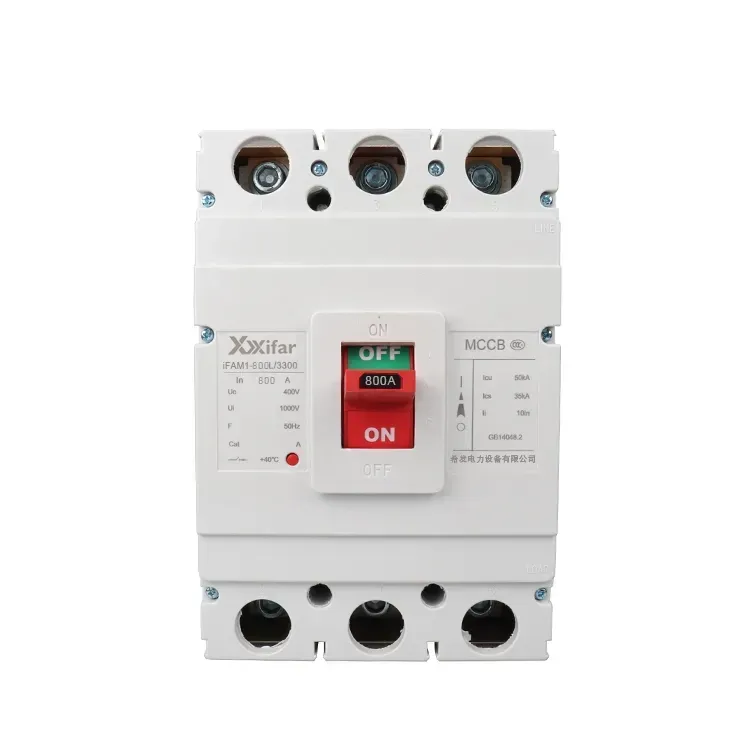

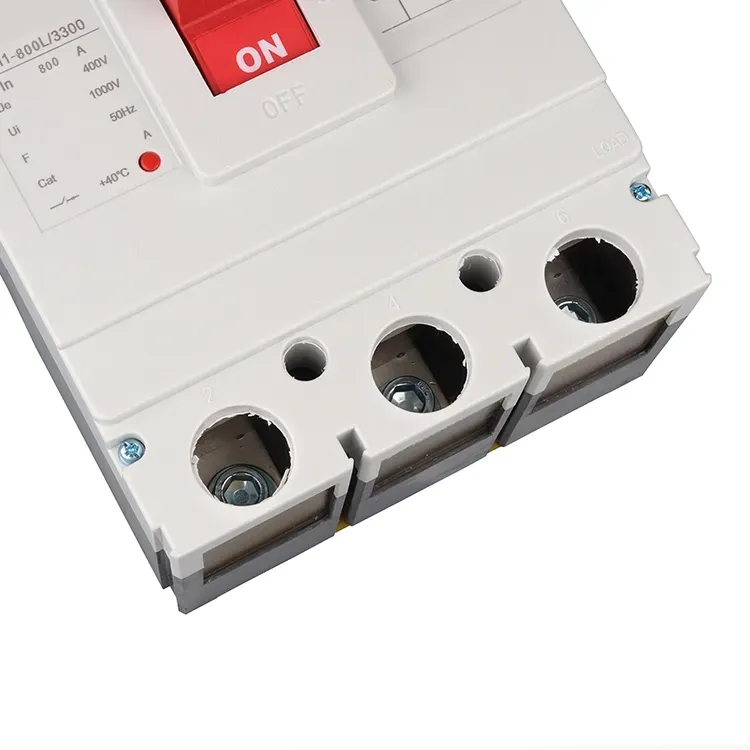

Wyłącznik automatyczny w izolowanej obudowie 400 V 800 A

Wyłącznik kompaktowy MCCB 400 V 800 A to rodzaj wyłącznika niskiego napięcia, który ma formowaną obudowę izolacyjną z izolacją powietrzną. Jest szeroko stosowany w systemach dystrybucji energii do przerywania lub izolowania prądów normalnych, a także prądów zwarciowych w zakresie znamionowym, co zapewnia bezpieczeństwo linii elektrycznych i sprzętu. wewnętrzna struktura wyłącznika kompaktowego z izolowaną obudową 400 V 800 A zazwyczaj zawiera ruchome i nieruchome styki, mechanizm operacyjny oraz wyzwalacze, takie jak wyzwalacze termiczne i magnetyczne. Te komponenty umożliwiają wyłącznikowi z izolowaną obudową 400 V 800 A zapewnienie zarówno zabezpieczenia o długim czasie zwłoki, jak i zabezpieczenia natychmiastowego. Typowe wyzwalacze wyłącznika z izolowaną obudową formowaną 400 V 800 A obejmują wyzwalacze magnetyczne, termomagnetyczne i elektroniczne.

Definicja wyłącznika w izolowanej obudowie formowanej

Wyłącznik kompaktowy MCCB w izolowanej obudowie 400 V 800 A jest umieszczony pomiędzy miniaturowymi wyłącznikami automatycznymi, zwanymi również wyłącznikami nadprądowymi, a wyłącznikami powietrznymi, zwanymi wyłącznikami mocy, pod względem wydajności i zastosowania. Wyłącznik automatyczny w izolowanej obudowie 400 V zazwyczaj pokrywa zakres prądu od 10 A do 1600 A. Dzięki wyzwalaczom termomagnetycznym lub elektronicznym zamkniętym w formowanej obudowie nadaje się do ochrony i sterowania na różnych poziomach systemu dystrybucji energii niskiego napięcia.

Wyłącznik w izolowanej obudowie Funkcjonalność i charakterystyka

Wyzwalacze termomagnetyczne łączą element bimetaliczny do zabezpieczenia przed przeciążeniem z mechanizmem magnetycznym do zabezpieczenia przed zwarciem. Z drugiej strony wyzwalacze elektroniczne pozwalają na bardziej precyzyjną regulację ustawień zabezpieczeń, zwykle w zakresie tolerancji 10–20%. Są szczególnie przydatne w obwodach silników, gdzie wyłącznik MCCB z izolowaną obudową 400 V 800 A musi pracować przez wysokie prądy rozruchowe, a poziomy odbioru magnetycznego często są ustawione na ponad dziesięciokrotność prądu znamionowego.

Zastosowania wyłącznika w izolowanej obudowie formowanej

Wyłączniki kompaktowe z izolowaną obudową 400 V 800 A Wyłączniki MCCB mogą być stosowane jako zasilacze w pierwotnych, wtórnych lub trzeciorzędnych systemach dystrybucyjnych, a także nadają się jako wyłączniki wejściowe na poziomach drugorzędnych i trzeciorzędnych. Ich maksymalna zdolność wyłączania zwarć, zwykle w zakresie od 36 kA do 120 kA, jest znacznie wyższa niż w przypadku miniaturowych wyłączników, które zwykle mieszczą się w zakresie od 6 kA do 10 kA.

Rozważania dotyczące wyboru wyłącznika w izolowanej obudowie

Kluczowe czynniki przy wyborze wyłącznika MCCB obejmują rozmiar ramy i prąd znamionowy, np. 100 A lub 250 A, ustawienia wyzwalacza, takie jak Ir = 1,2 In lub 5 In, zdolność wyłączania oraz wymaganą charakterystykę krzywej wyzwalania, taką jak funkcje długiego i krótkiego opóźnienia.

Porównanie techniczne wyłącznika w izolowanej obudowie

Wyłączniki termomagnetyczne 400 V 800 A w izolowanej obudowie mają stosunkowo prostą konstrukcję, ale niższą dokładność, z tolerancjami około ±20%. Wyzwalacze elektroniczne, często oparte na cewce Rogowskiego, zapewniają lepszą dokładność i kompensację temperatury, dzięki czemu wyłączniki 400 V 800 A w izolowanych obudowach lepiej nadają się do obwodów krytycznych lub zastosowań wymagających selektywnej koordynacji.

Parametr wyłącznika w izolowanej obudowie 400 V 800 A:
