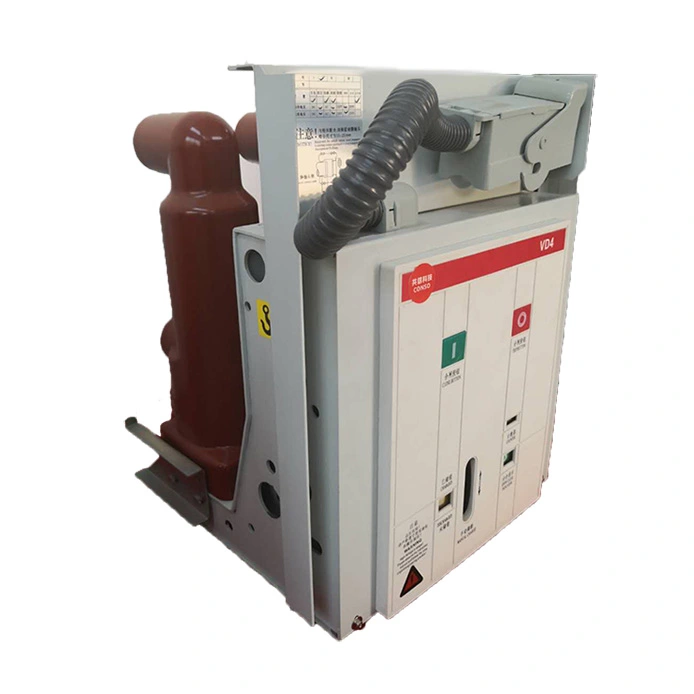

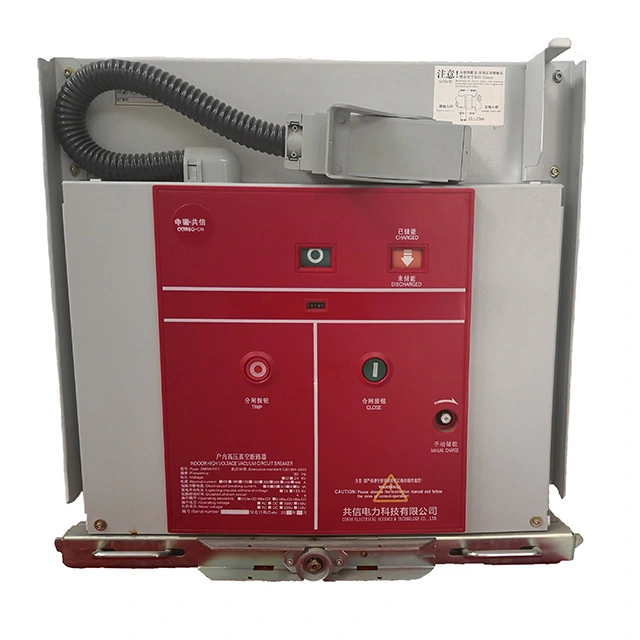

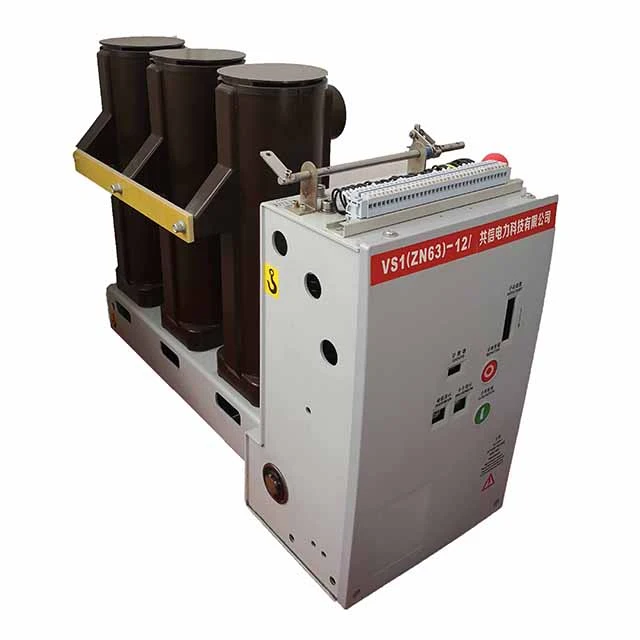

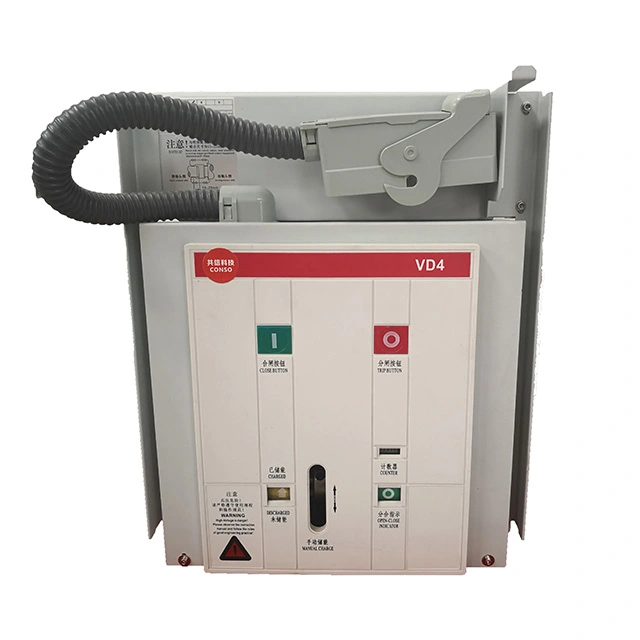

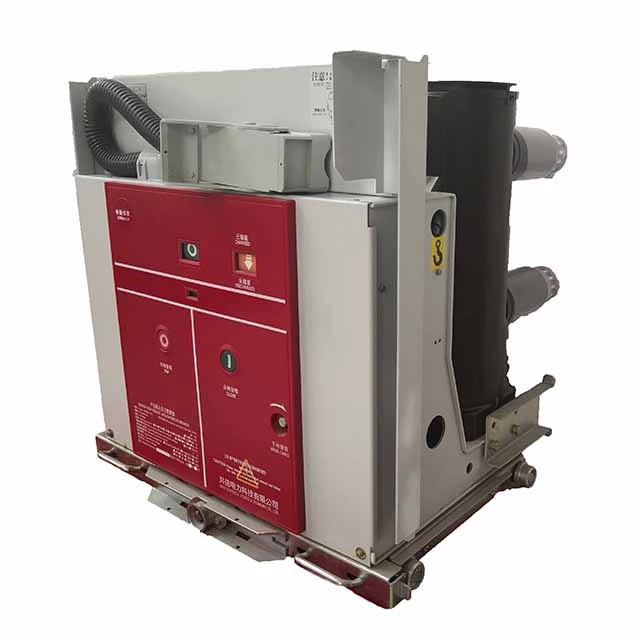

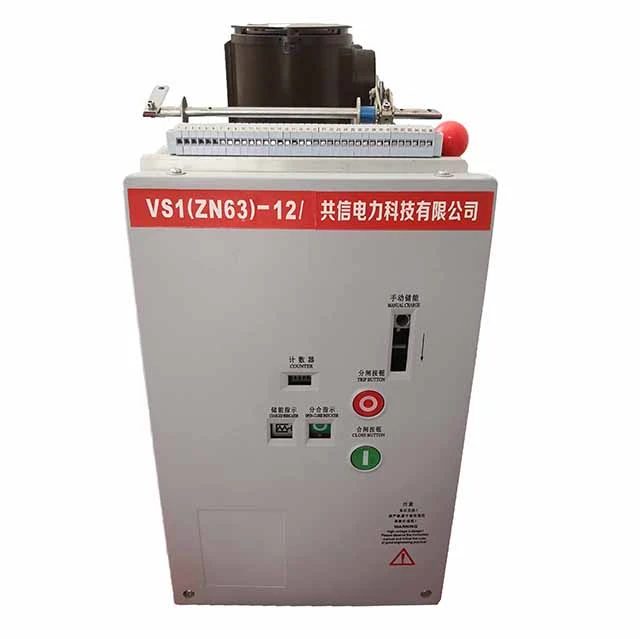

Wyłącznik próżniowy wysokiego napięcia typu 11 kv do wnętrz jest urządzeniem elektrycznym średniego napięcia przeznaczonym do sterowania i ochrony sieci energetycznej prądu przemiennego. Przerywacz próżniowy jest główną częścią umożliwiającą natychmiastowe i bezpieczne gaszenie łuku, zapewniając niezawodne działanie nawet w wymagających warunkach pracy. Mechanizmem operacyjnym wyłącznika próżniowego wysokiego napięcia typu 11 kv do zastosowań wewnętrznych jest mechanizm sprężynowy, który może dokładnie reagować na sygnały usterek i odcinać prąd przez przerywacze próżniowe. Dodatkowo, wyłącznik próżniowy wysokiego napięcia o napięciu 11 kv do wnętrz może być typu stacjonarnego lub typu wózkowego, aby był odpowiedni do panelu elektrycznego typu KYN28 lub HXGN.
Ze względu na zwartą konstrukcję i wysoką wytrzymałość mechaniczną jest szeroko stosowany w podstacjach użyteczności publicznej, zakładach przemysłowych i komercyjnych systemach dystrybucji energii, takich jak sektor stalowy, wydobywczy, petrochemiczny i transportowy.
|
Maks. Napięcie robocze (kV) |
12 |
||
|
Napięcie robocze (V) |
AC 220/110 DC 220/110 |
||
|
Częstotliwość znamionowa (Hz) |
50 |
||
|
Tolerancja znamionowego napięcia impulsu świetlnego (kV) |
75 |
||
|
1 min Częstotliwość zasilania Napięcie (kV) |
42 |
||
|
Znamionowy prąd zwarciowy wyłączalny (kA) |
25 |
31.5 |
40 |
|
Prąd znamionowy (A) |
630 |
630/1250 |
1250/1600 |
|
1250 |
1600/2000 |
2000/2500 |
|
|
1600 |
2500/3150/4000 |
3150/4000 |
|
|
Trwałość mechaniczna (razy) |
10 000 lub 20 000 |
||
|
Znamionowe czasy wyłączania zwarciowego (razy) |
30 |
||
|
Średnia prędkość zamykania (m/s) |
0,5 do 0,8 |
||
|
Średnia prędkość wyłączania (m/s) |
0,9 do 1,2 |
||
|
Czas zamknięcia (ms) |
35 do 70 |
||
|
Czas zadziałania (ms) |
20 do 50 |
||
P: Czy wyłącznik próżniowy wysokiego napięcia średniego napięcia do zastosowań wewnętrznych 11 kv jest przyjazny dla środowiska w porównaniu z wyłącznikami SF6?
O: Tak. W przeciwieństwie do wyłączników gazowych SF6, wyłącznik próżniowy wysokiego napięcia o napięciu 11 kv do zastosowań wewnętrznych nie wykorzystuje gazów cieplarnianych. Opierają się wyłącznie na technologii próżniowej, dzięki czemu są czystą i przyjazną dla środowiska opcją bez ryzyka wycieku gazu.
P: Jakie są wymagania konserwacyjne dla wyłącznika próżniowego 11 kv do zastosowań wewnętrznych wysokiego napięcia?
Odp.: Rutynowa konserwacja jest minimalna. Zaleca się okresową kontrolę zużycia styków, smarowania mechanizmu napędowego, rezystancji izolacji i okablowania wtórnego. W większości przypadków podczas planowych przestojów potrzebne są jedynie proste inspekcje.
P: Czy można dostosować wyłącznik próżniowy 11 kv do zastosowań wewnętrznych HV MV?
Odp.: Tak, producenci zazwyczaj oferują zarówno typy stacjonarne, jak i wózkowe, różne prądy znamionowe (630 A, 1250 A, 1600 A, 2000 A itd.) oraz różne cewki wyzwalające, przekładniki prądowe i styki pomocnicze, aby dopasować je do projektu rozdzielnicy.
