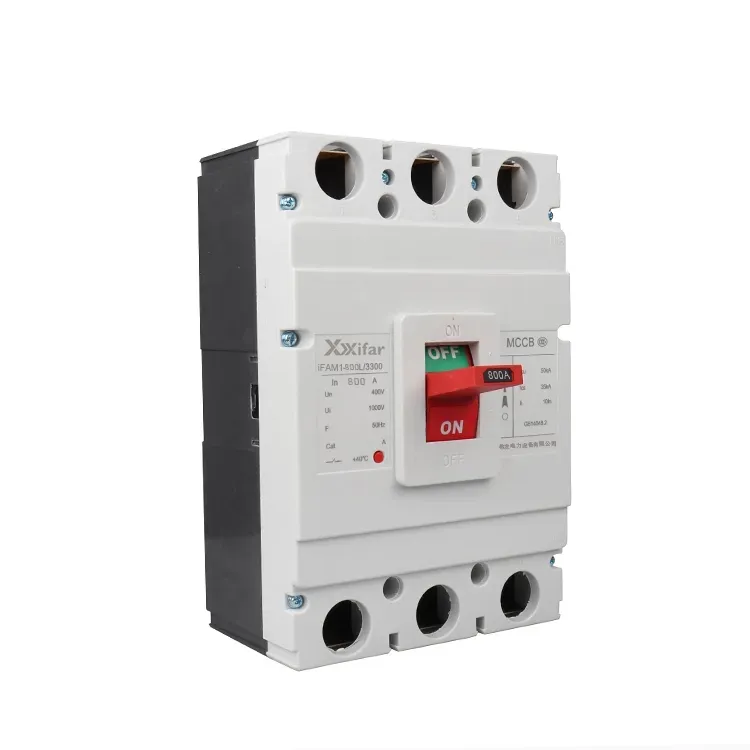

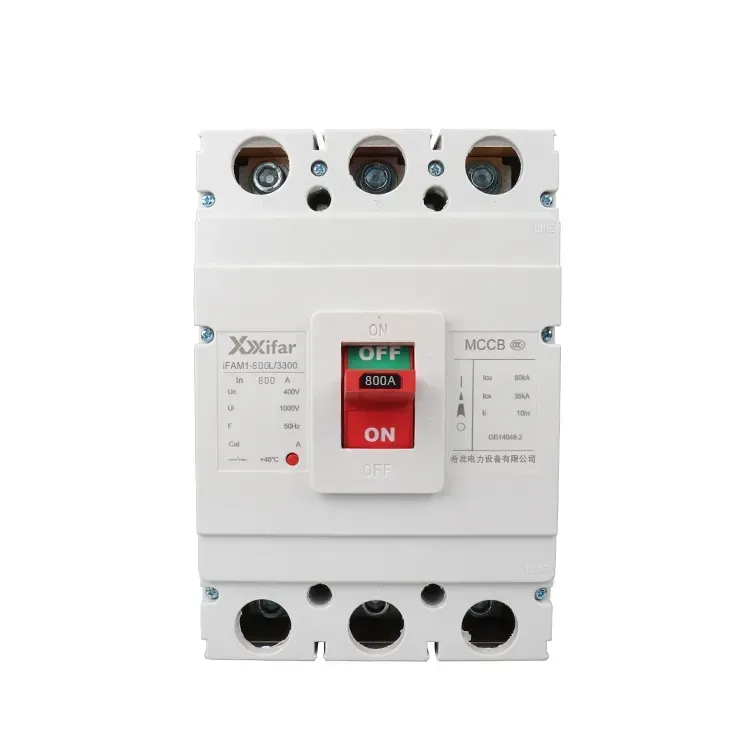

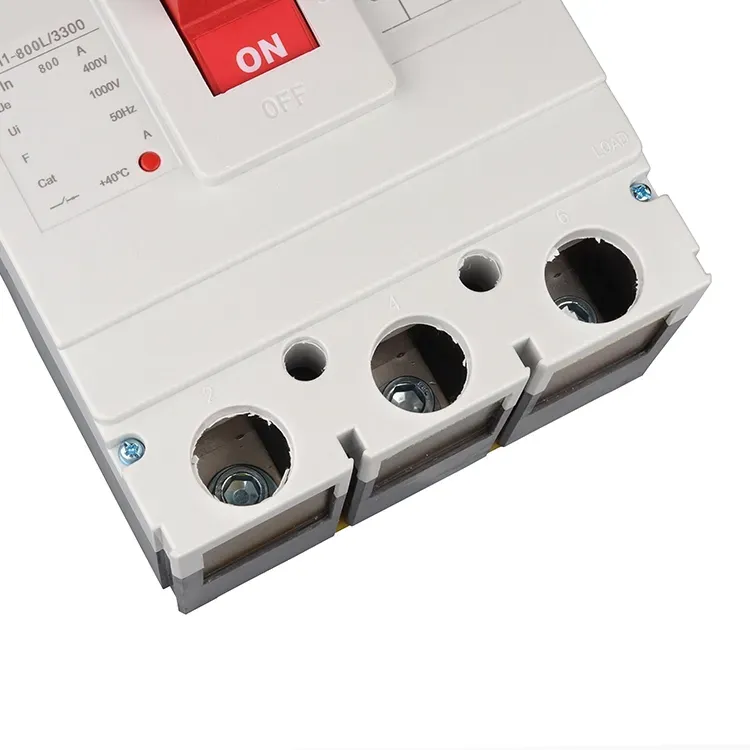

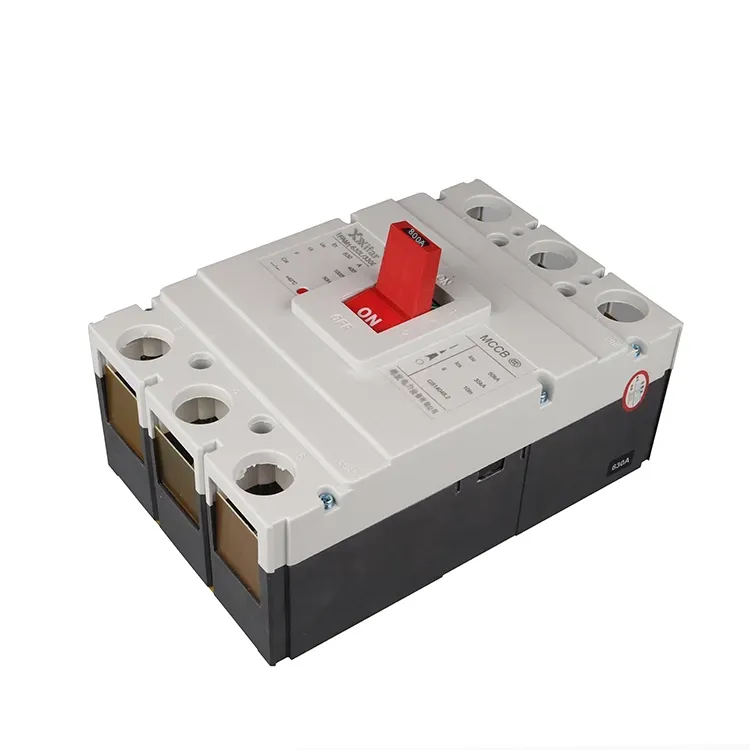

4-biegunowy elektryczny wyłącznik automatyczny Mccb w obudowie formowanej o mocy 800 A

4-biegunowy elektryczny wyłącznik kompaktowy MCCB o mocy 800 A może być wyposażeniem wyzwalacza termomagnetycznego lub wyzwalacza elektronicznego, aby spełnić różne wymagania klienta. Coraz częściej moduły rozszerzeń, takie jak cewka wyzwalająca podnapięciowe, urządzenie różnicowoprądowe i moduł zabezpieczający silnik, umożliwiają 4-biegunowemu wyłącznikowi elektrycznemu MCCB o mocy 800 A osiągnięcie większej funkcjonalności w celu spełnienia wymagań aplikacji. Funkcję ochrony przed wprowadzeniem pokazano poniżej.

Funkcje zabezpieczające wyzwalaczy termomagnetycznych:

1. Zabezpieczenie przed przeciążeniem:

Gdy prąd w obwodzie przekracza wartość znamionową, pasek bimetaliczny 4-biegunowego elektrycznego wyłącznika kompaktowego MCCB o natężeniu 800 A nagrzewa się i wygina, co uruchamia mechanizm wyzwalający. Czas zadziałania jest odwrotnie proporcjonalny do kwadratu prądu.

2. Zabezpieczenie przed zwarciem:

W przypadku zwarcia wysoki prąd zwarciowy generuje siłę elektromagnetyczną, która powoduje niemal natychmiastowe zadziałanie mechanizmu wyzwalającego.

Zatem 4-biegunowe wyłączniki termomagnetyczne 800 A zazwyczaj zapewniają dwustopniowe zabezpieczenie, czyli zabezpieczenie o długim zwłoce i zabezpieczenie natychmiastowe. Nazywany jest także typem nieselektywnym.

Funkcje zabezpieczające wyzwalaczy elektronicznych

1. Zabezpieczenie przed przeciążeniem:

Mikroprocesor w 4-biegunowym elektrycznym wyłączniku kompaktowym MCCB o natężeniu 800 A stale monitoruje i oblicza prąd w obwodzie, aby zapewnić dokładną ochronę.

2. Zabezpieczenie przed zwarciem:

Ustawione opóźnienie w 4-biegunowym elektrycznym wyłączniku kompaktowym MCCB o natężeniu 800 A jest stosowane w warunkach zwarcia, aby osiągnąć selektywność.

3. Zabezpieczenie przed zwarciem:

W przypadku poważnych usterek 4-biegunowy elektryczny wyłącznik kompaktowy MCCB o natężeniu 800 A włącza się bezzwłocznie, aby odizolować obwód.

4. Zabezpieczenie przed zwarciem doziemnym:

Został zaprojektowany do wykrywania i przerywania prądów zwarciowych doziemnych w 4-biegunowym elektrycznym wyłączniku kompaktowym MCCB o natężeniu 800 A.

Zatem elektroniczne wyłączniki MCCB 800A 4P zapewniają zazwyczaj czterostopniowe zabezpieczenie, czyli zabezpieczenie o długim zwłoce, zabezpieczenie o krótkim czasie opóźnienia, zabezpieczenie natychmiastowe i zabezpieczenie przed zwarciem doziemnym. Elektroniczny wyłącznik MCCB 800A 4P nazywany jest również wyłącznikiem MCCB selektywnym.

Dodatkowe funkcje ochronne:

1. Zabezpieczenie podnapięciowe:

4-biegunowe elektryczne wyłączniki kompaktowe MCCB o mocy 800 A można również wyposażyć w wyzwalacz podnapięciowy, który automatycznie uruchamia wyłącznik kompaktowy o natężeniu 800 A, gdy napięcie zasilania spadnie poniżej określonego progu.

2. Zabezpieczenie różnicowoprądowe:

Niektóre wersje, takie jak typy z zabezpieczeniem upływowym, mogą wykryć upływ prądu i zapewnić ochronę przed porażeniem prądem.

3. Ochrona silnika:

Wyłączniki MCCB do ochrony silników są specjalnie zaprojektowane do obwodów silników i często wykorzystują charakterystykę wyzwalania typu D, aby wytrzymać wysokie prądy rozruchowe podczas rozruchu.

Parametr 4-biegunowego elektrycznego wyłącznika kompaktowego MCCB o mocy 800 A:
