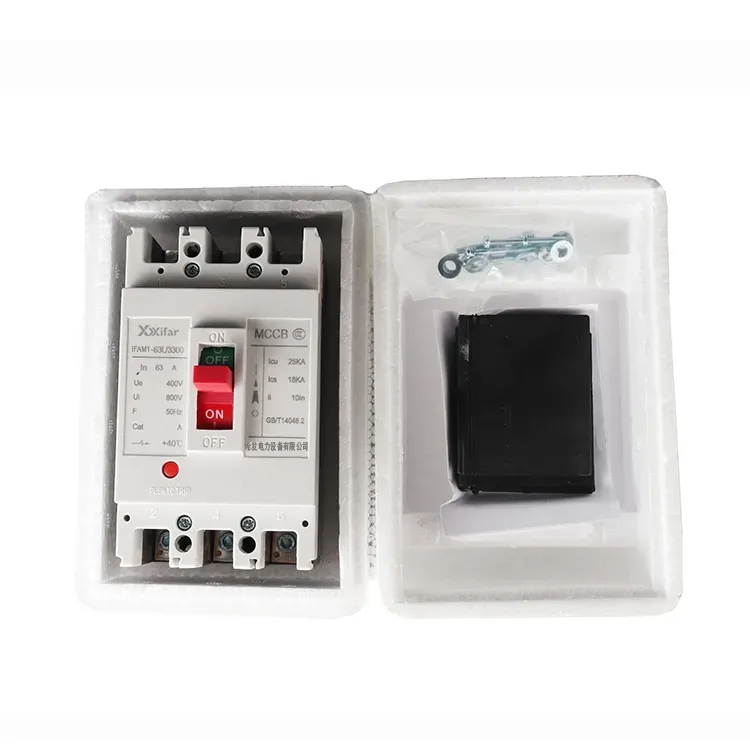

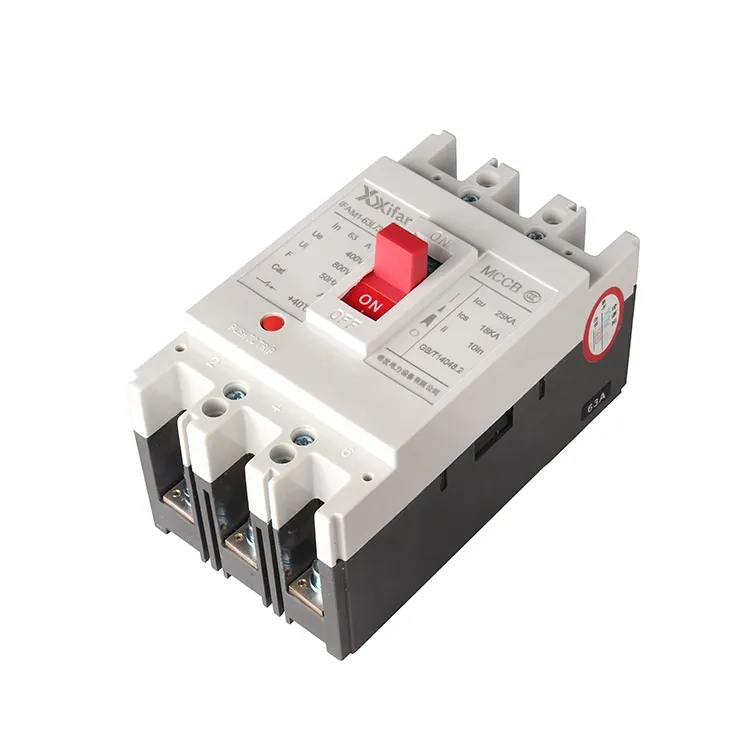

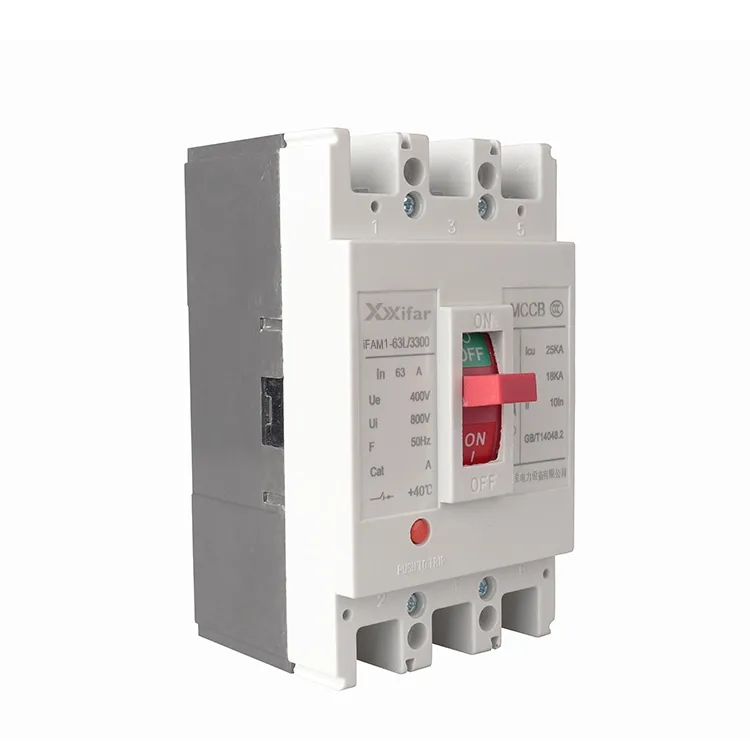

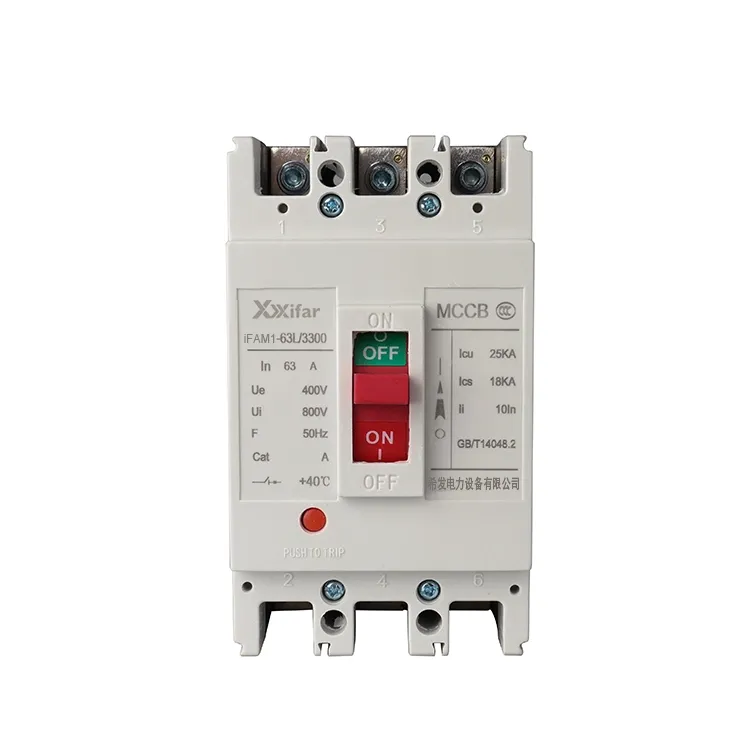

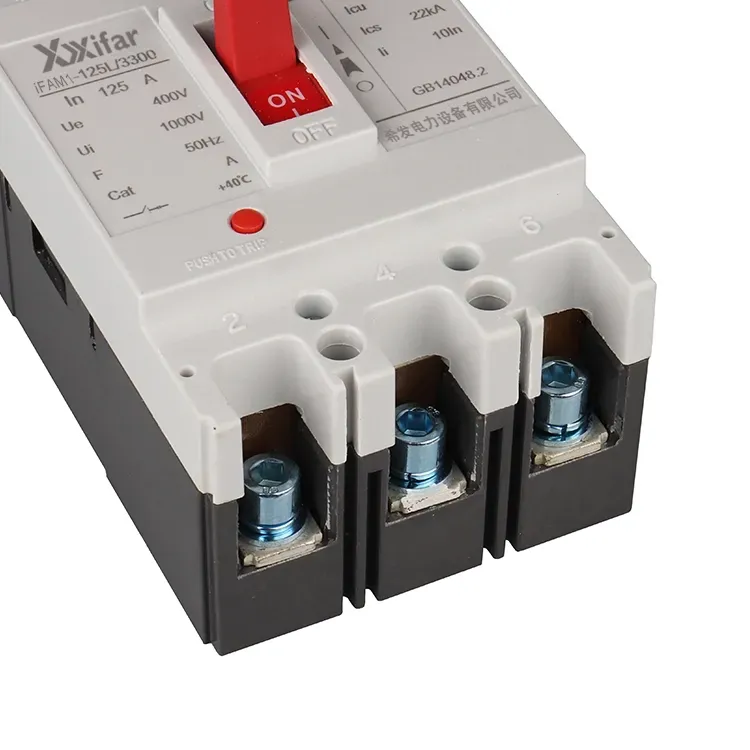

63a 3p Wyłącznik w obudowie formowanej

Zasada działania wyłączników kompaktowych 63a 3p

(1) Wykrywanie prądu i przerwanie

Wewnątrz wyłącznika kompaktowego 63a 3p element czujnikowy monitoruje prąd przepływający przez obwód. Gdy prąd wzrośnie powyżej zadanego poziomu, generuje siłę magnetyczną, która uruchamia mechanizm wyzwalający. Powoduje szybkie rozwarcie styków i przerwanie obwodu, na zasadzie działania elektromagnetycznego.

(2) Ochrona termiczna

W warunkach przeciążenia element termiczny wyłącznika kompaktowego 63a 3p nagrzewa się. Pasek bimetalu wygina się wraz ze wzrostem temperatury, co z kolei zwalnia mechanizm wyzwalający i odłącza obwód główny. Zapobiega to przegrzaniu i zmniejsza ryzyko pożaru spowodowanego długotrwałym przetężeniem.

(3) Pod napięciem i wyzwalacz wzrostowy

Gdy napięcie zasilania spadnie poniżej pewnego poziomu, zwora wyzwalacza podnapięciowego odpada, uruchamiając mechanizm wyzwalający i otwierając obwód. Ponadto, gdy wyzwalacz wzrostowy jest pod napięciem, jego zwora wciąga się i również aktywuje ten sam mechanizm wyzwalający, odłączając obwód główny.

Główne funkcje wyłączników kompaktowych 63a 3p

(1) Zabezpieczenie przed zwarciem

W przypadku zwarcia prąd gwałtownie wzrasta do bardzo dużej wartości. Wyłącznik kompaktowy 63a 3p reaguje niemal natychmiastowo, otwierając obwód w celu ochrony sprzętu przed poważnym obciążeniem elektrycznym.

(2) Zabezpieczenie przed przeciążeniem

Jeśli prąd obciążenia przekracza wartość znamionową przez pewien czas, wyłącznik kompaktowy 63a 3p wyłączy się automatycznie. Pomaga zapobiegać przegrzaniu i uszkodzeniu okablowania oraz podłączonego sprzętu.

(3) Automatyczne rozłączenie

W przypadku wystąpienia usterki wyłącznik kompaktowy 63a 3p może odciąć zasilanie bez ręcznej interwencji. Co więcej, funkcja ta odgrywa ważną rolę w zabezpieczeniu zarówno sprzętu, jak i personelu w systemie elektrycznym.

Wyłącznik kompaktowy 63a 3p Parametr:

Różnica między wyłącznikiem kompaktowym 63a 3p a wyłącznikami miniaturowymi

1. Zdolność wyłączania zwarciowego:

Istnieje wyraźna różnica w zdolności do przerywania zwarć. Wyłączniki kompaktowe 63a 3p zazwyczaj oferują maksymalną zdolność wyłączania od około 36 kA do 120 kA przy 400 V, podczas gdy miniaturowe wyłączniki automatyczne 63a 3p są zwykle znamionowe w zakresie od 6 kA do 10 kA.

2. Możliwość regulacji charakterystyk ochronnych:

W przypadku wyłącznika MCCB 63a 3p zabezpieczenie przed przeciążeniem i zwarciem można ustawić niezależnie, a wartości wyłączenia można regulować ręcznie. Wyzwalacze elektroniczne mogą nawet zapewniać ochronę wielostopniową. Natomiast MCB 63a 3p ma stałą charakterystykę ochrony, która wykorzystuje połączony mechanizm termomagnetyczny ze standardowymi krzywymi B, C lub D, których nie można regulować.

3. Instalacja i wytrzymałość mechaniczna:

Wyłączniki kompaktowe 63a 3p są zazwyczaj montowane za pomocą śrub, aby zapewnić bezpieczniejsze połączenie. Dzięki temu nadają się do zastosowań o wyższym natężeniu prądu i środowisk z wibracjami. Z drugiej strony wyłączniki różnicowoprądowe 63a 3p są przeznaczone do szybkiego montażu na standardowych szynach DIN 35 mm, co jest wygodne, ale oferuje mniejszą wytrzymałość mechaniczną.

4. Typowe zastosowania:

Wyłączniki MCCB 63a 3p są szeroko stosowane w przemysłowych systemach dystrybucji energii, zabezpieczeniach silników i obwodach zasilających na poziomie wtórnym i trzeciorzędnym. Jednakże wyłączniki 63A 3P są przeznaczone głównie do końcowych obwodów dystrybucyjnych, takich jak oświetlenie i gniazdka w instalacjach mieszkalnych lub komercyjnych.
