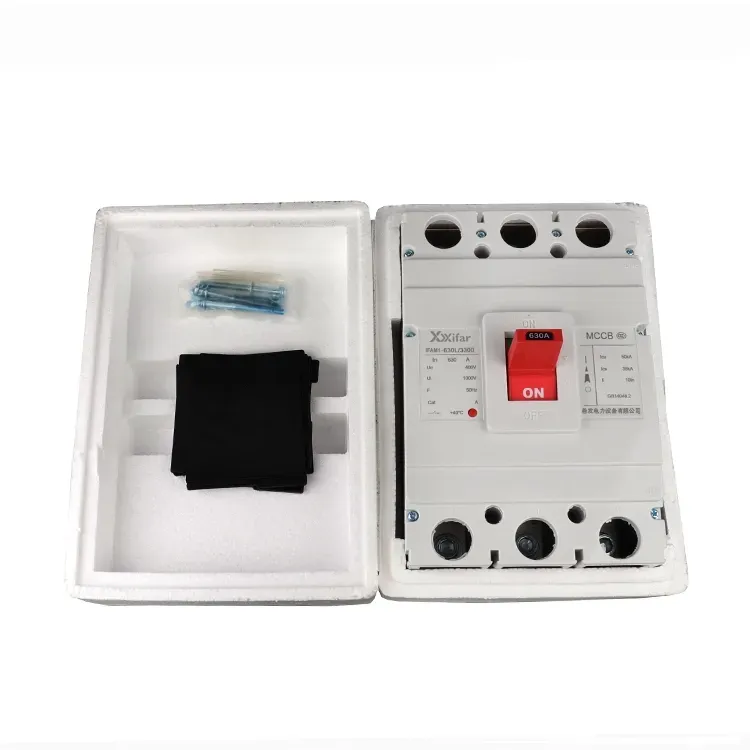

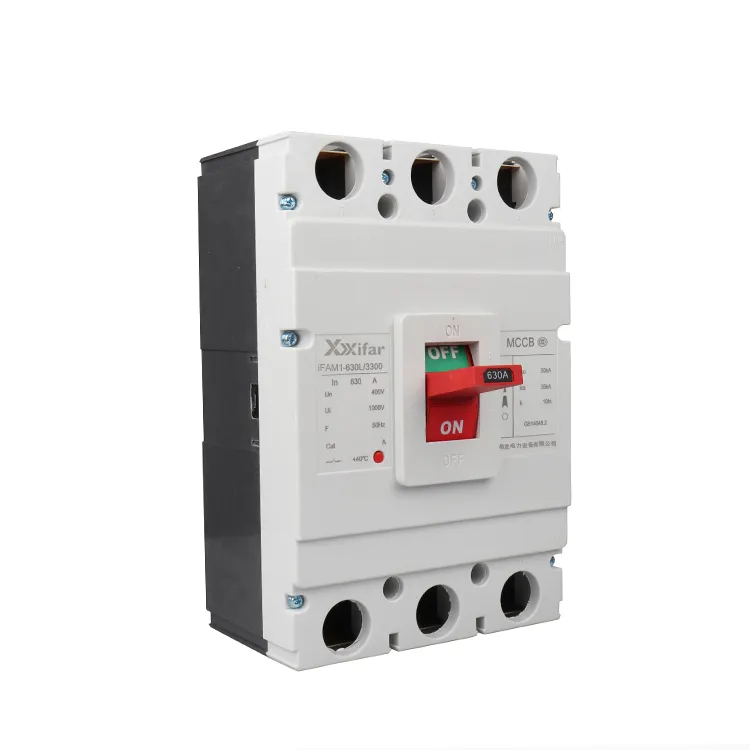

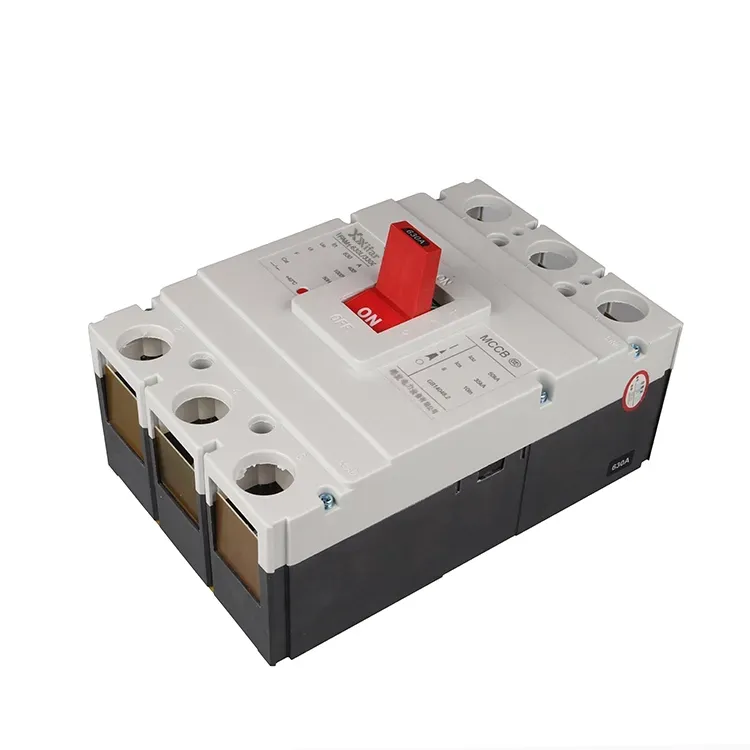

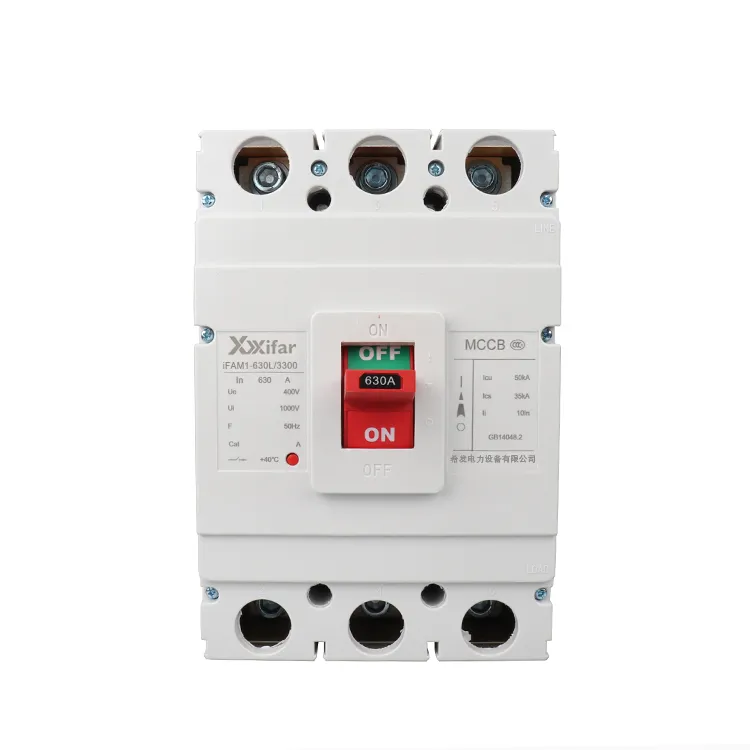

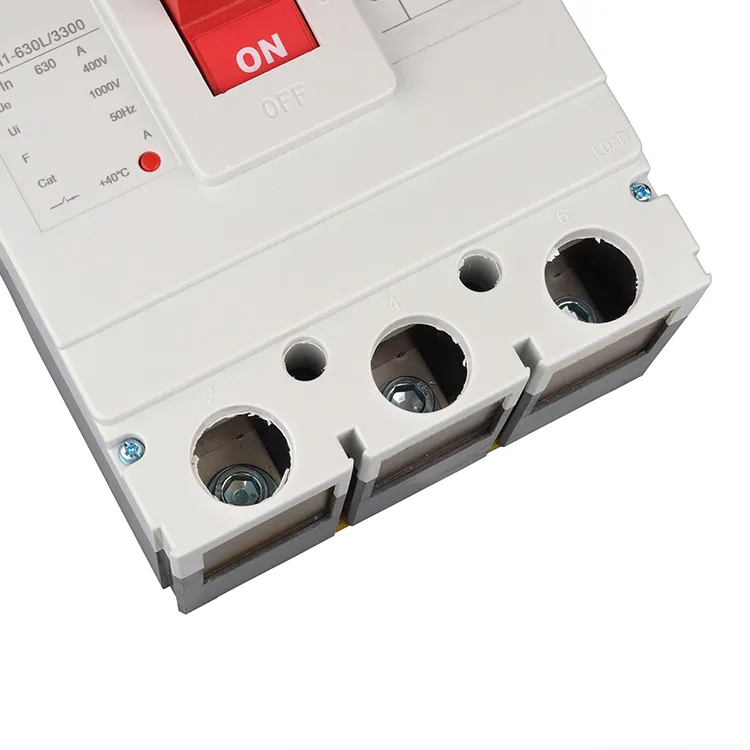

630a 3p Termomagnetyczny wyłącznik w obudowie formowanej

Wyłącznik termomagnetyczny w obudowie formowanej 630a 3p jest niezbędnym i ważnym urządzeniem ochronnym stosowanym w systemie dystrybucji energii niskiego napięcia. Posiada całkowicie zamkniętą obudowę izolacyjną, w której wyłącznik MCCB integruje istotne komponenty, w tym układ styków, moduł gaszenia łuku i mechanizm wyzwalający, w zwartą konstrukcję.

Ze względu na konstrukcję szczelną, termomagnetyczny wyłącznik kompaktowy 630a 3p zwykle nie jest przeznaczony do demontażu ani naprawy. Jest szeroko stosowany w instalacjach przemysłowych i komercyjnych, aby zapewnić ochronę w obwodach o średniej i małej pojemności, zwykle służących jako urządzenia zabezpieczające odgałęzienia lub końce linii.

W kategorii wyłączników automatycznych wyłączniki kompaktowe znajdują się pomiędzy wyłącznikami powietrznymi, które zwykle są używane jako główne przewody dopływowe w systemach dystrybucyjnych, a wyłącznikami nadprądowymi, które są powszechnie stosowane w zastosowaniach mieszkaniowych i o lekkich obciążeniach

Typowe przypadki zastosowania wyłącznika termomagnetycznego w obudowie formowanej 630a 3p obejmują obwody zabezpieczające silnik, tablice rozdzielcze i linie zasilające dla sprzętu średniej wielkości.

Parametr wyłącznika termomagnetycznego w obudowie formowanej 630a 3p:

Wyłącznik termomagnetyczny w obudowie formowanej 630a 3p Charakterystyka funkcjonalna

1. Zabezpieczenie przed przeciążeniem:

W wyłączniku termomagnetycznym z formowaną obudową 630a 3p zabezpieczenie przed przeciążeniem nazywane jest również zabezpieczeniem długotrwałym. Zabezpieczenie przed przeciążeniem opiera się na odkształceniu termicznym paska bimetalicznego. Czas zadziałania ma odwrotną charakterystykę czasową: wyższy prąd powoduje szybsze wyłączenie. Chroni to przewody i sprzęt przed przegrzaniem w warunkach długotrwałego przeciążenia.

2. Zabezpieczenie przed zwarciem

Ogólnie rzecz biorąc, zabezpieczenie przed zwarciem realizowane jest za pomocą zabezpieczenia bezzwłocznego w wyłączniku termomagnetycznym 630a 3p. Wyzwalacz magnetyczny zapewnia natychmiastową ochronę. Gdy prąd osiągnie wartość około 8–12 razy większą od wartości znamionowej, wyłącznik termomagnetyczny w formowanej obudowie wyłącza się w ciągu połowy cyklu częstotliwości zasilania, czyli około 10 ms. Dzięki temu przerwa nastąpi, zanim prąd zwarciowy osiągnie wartość szczytową.

3. Ochrona pod napięciem

Jeśli zainstalowany jest wyzwalacz podnapięciowy, wyłączenie nastąpi, jeśli napięcie spadnie poniżej 70% wartości znamionowej na dłużej niż 1 sekundę. Natychmiastowe wyłączenie następuje, jeśli napięcie spadnie poniżej 35% wartości znamionowej. Ta funkcja pomaga zapobiegać uszkodzeniom silników spowodowanym pracą przy niskim napięciu.

4. Ochrona przed upływem uziemienia

Wyłączniki termomagnetyczne w obudowie formowanej 630a 3p ze zintegrowanymi elektronicznymi modułami zabezpieczającymi mogą wykrywać prąd różnicowy za pomocą przekładnika prądowego składowej zerowej.  Wyłączenie następuje, jeśli moduł upływowy wykryje ponad 30 mA dla ochrony osobistej i 300 mA dla ochrony przeciwpożarowej. Czas wyzwalania zazwyczaj mieści się w granicach 0,1 sekundy.
