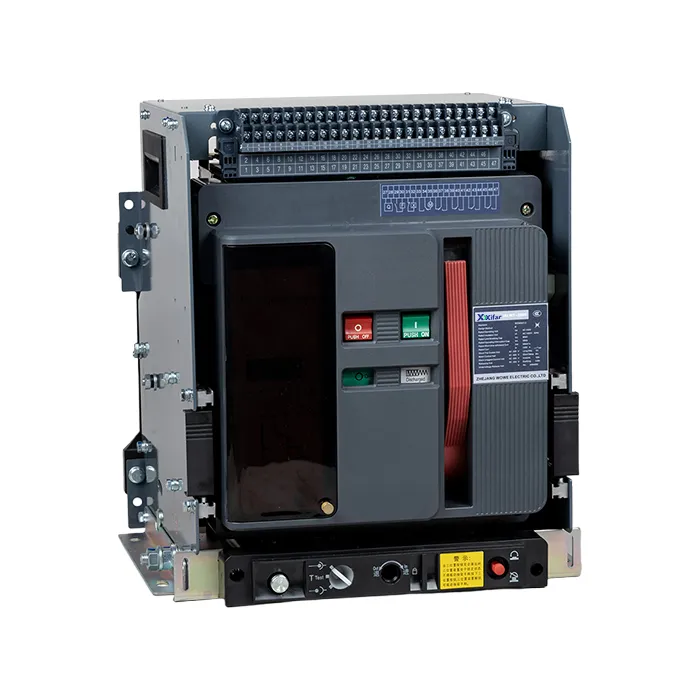

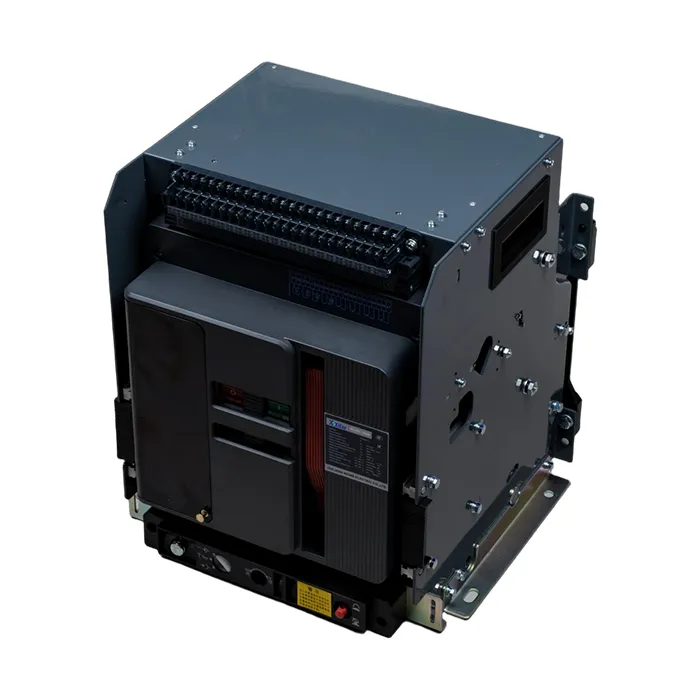

Wyłącznik obwodu podmuchu powietrza Acb 3200 A

Wyłącznik podmuchu powietrza 3200 A ACB pełni funkcję podstawowego urządzenia zabezpieczającego w systemach dystrybucji niskiego napięcia, co wykazuje szerokie zastosowanie w sektorach przemysłu, handlu i infrastruktury. Korzysta z doskonałych parametrów wydajnościowych i modułowej konstrukcji wyłącznika podmuchu powietrza 3200 A ACB.

Funkcję można przedstawić w następujący sposób:

1. Wydajność elektryczna

Wyłącznik podmuchowy powietrza ACB ma prąd znamionowy 3200 A i nadaje się do trójfazowych sieci prądu przemiennego 50 Hz o znamionowym napięciu roboczym do 690 V. Jego zdolność wyłączania mieści się w zakresie od 65 kA do 100 kA, przy czym wyłącznik powietrzny może skutecznie wytrzymać prądy zwarciowe. Wyposażony w inteligentny wyzwalacz, zapewnia czterostopniowe zabezpieczenie, w tym zabezpieczenie o długim zwłoce, krótkie o zwłoce, bezzwłoczne i opcjonalne zabezpieczenie przed zwarciem doziemnym, z dokładnością progu zabezpieczenia wynoszącą ±5%.

2. Inteligentny System Monitorowania

Każdy wyłącznik podmuchu powietrza 3200 A ACB może dostosować inteligentny moduł komunikacyjny obsługujący protokoły Modbus-RTU lub Profibus-DP. Może obsługiwać monitorowanie w czasie rzeczywistym ponad 20 parametrów, takich jak prąd, napięcie i współczynnik mocy. Przebiegi usterek i dane operacyjne można analizować za pomocą panelu wyświetlacza LED lub oprogramowania zarządzającego na komputerze PC.

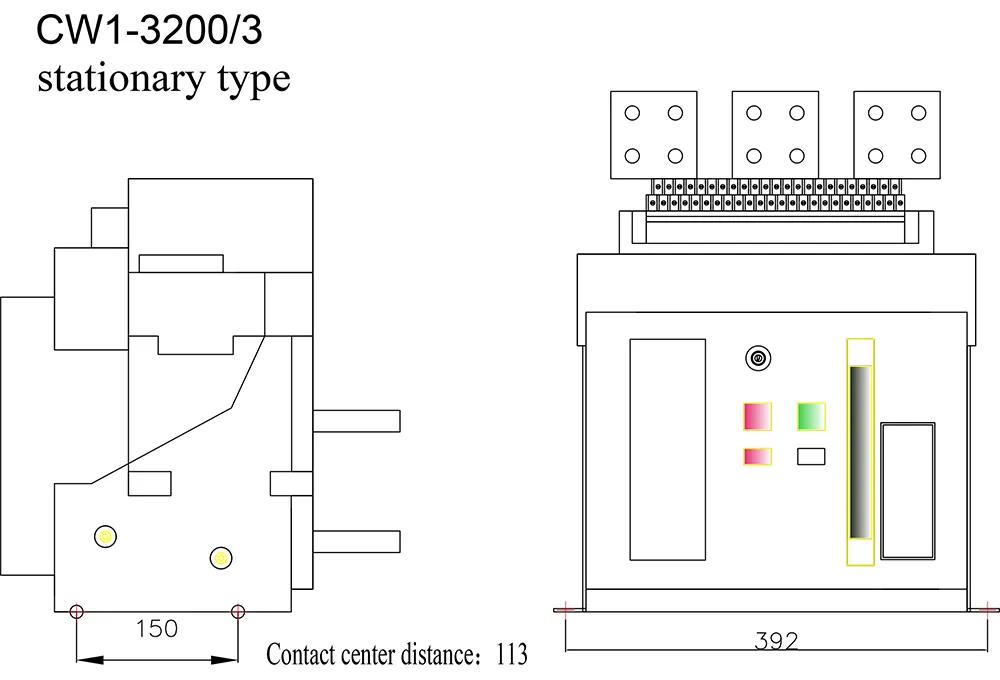

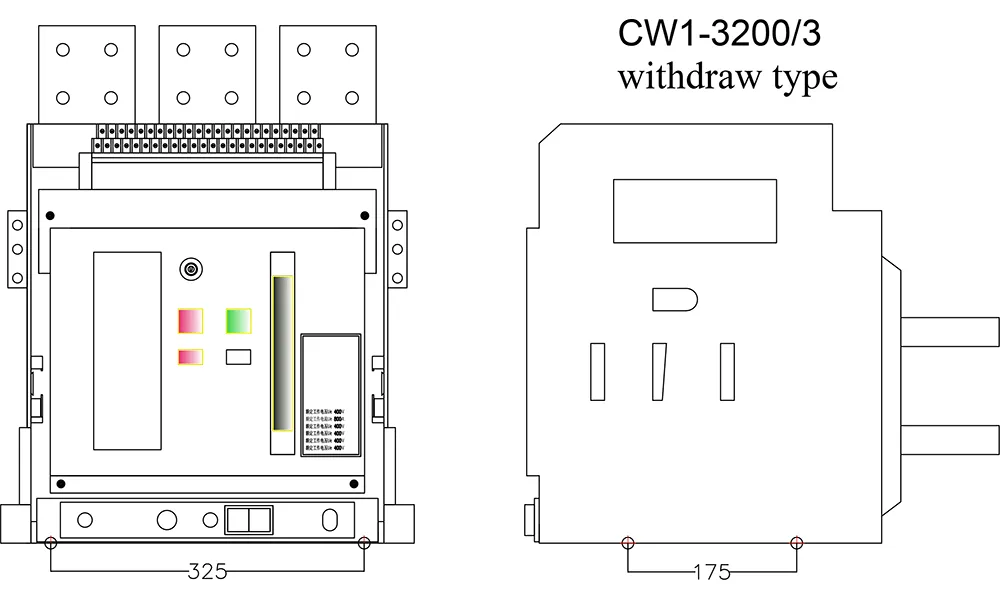

Parametr produkcyjny:

Często zadawane pytania dotyczące produktu:

P: Jak szybko wyłącznik powietrzny ckt 3200 A ACB reaguje na usterkę?

Odp.: Wyłącznik podmuchu powietrza 3200 A może przerwać prądy zwarciowe w ciągu milisekund, aby zminimalizować uszkodzenia sprzętu i skrócić przestoje w krytycznych systemach.

P: Jak często należy konserwować wyłącznik podmuchu powietrza ACB o mocy 3200 A?

Odp.: Harmonogram konserwacji zapobiegawczej wyłącznika podmuchu powietrza 3200 A ACB można przedstawić jak poniżej:

1. Test działania mechanicznego: Wykonuj co 500 operacji lub co 12 miesięcy, w zależności od tego, co nastąpi wcześniej.

2. Test rezystancji styków: przeprowadzać co 3 lata lub po przerwie w zwarciu.

3. Test izolacji: W środowiskach o wilgotności względnej powyżej 85% przeprowadzaj co 6 miesięcy.

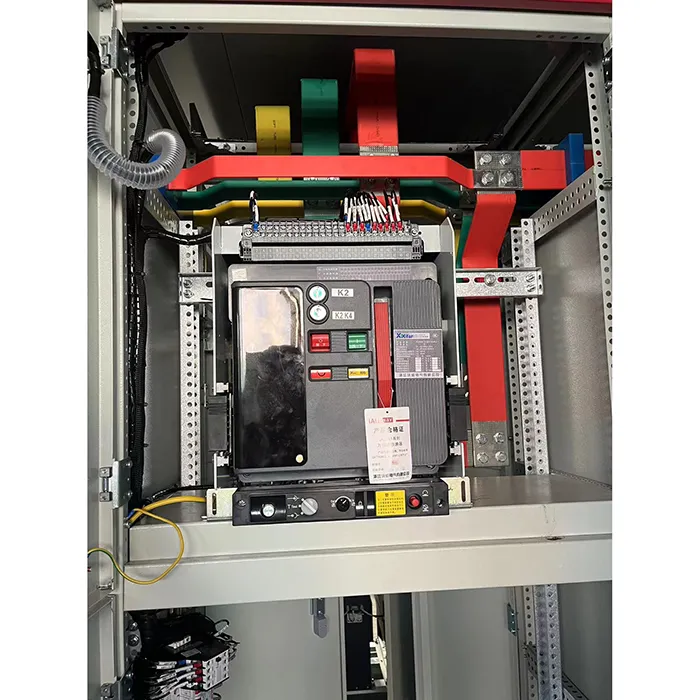

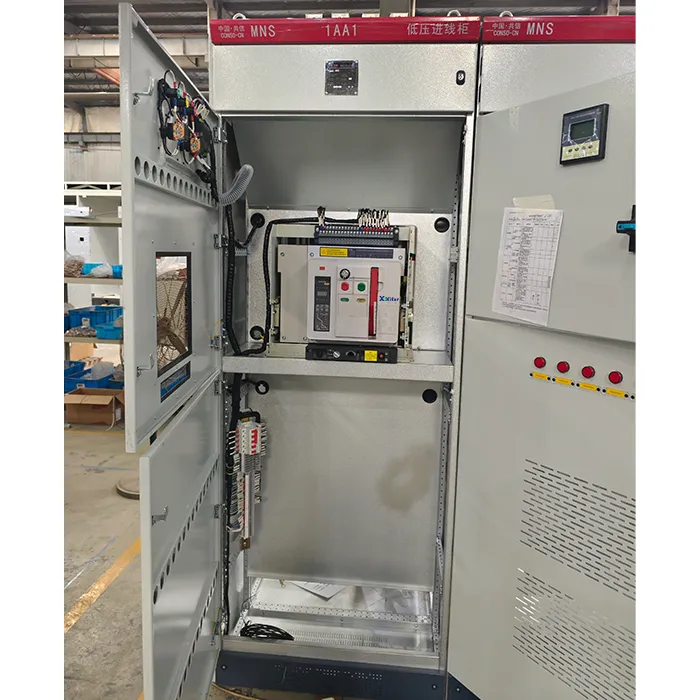

P: Jakie warunki instalacji należy wziąć pod uwagę?

Odp.: Warunki instalacji wyłączników podmuchu powietrza 3200 A ACB pokazano poniżej:

1. Temperatura otoczenia nie powinna być wyższa niż +40℃ i nie niższa niż -5℃. Średnia dzienna temperatura nie może przekroczyć +35℃.

2. Miejsce instalacji znajduje się na wysokości 2000 metrów lub niższej. W przeciwnym razie zdolność wyłączania może spaść o 1% na każde 100 metrów podniesienia.

3. Warunki atmosferyczne to temperatura otoczenia +40℃. wilgotność względna nie powinna przekraczać 50%. Tymczasem przy niższych temperaturach dopuszczalny jest wyższy poziom wilgotności. W najbardziej wilgotnym miesiącu średnia miesięczna minimalna temperatura nie przekracza +25℃, a średnia miesięczna maksymalna wilgotność względna nie przekracza 90%, jednocześnie dopuszczając kondensację na powierzchni produktu w wyniku wahań temperatury.
