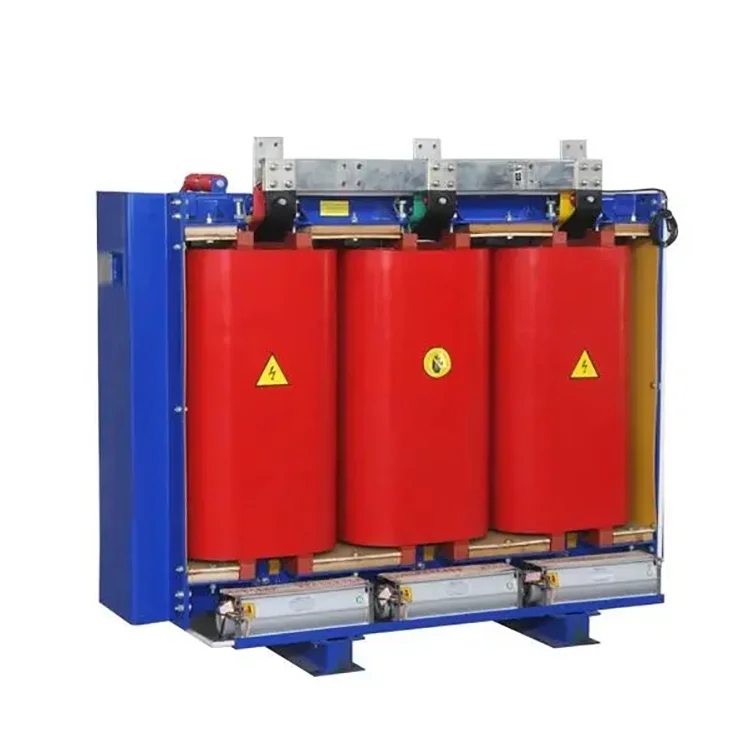

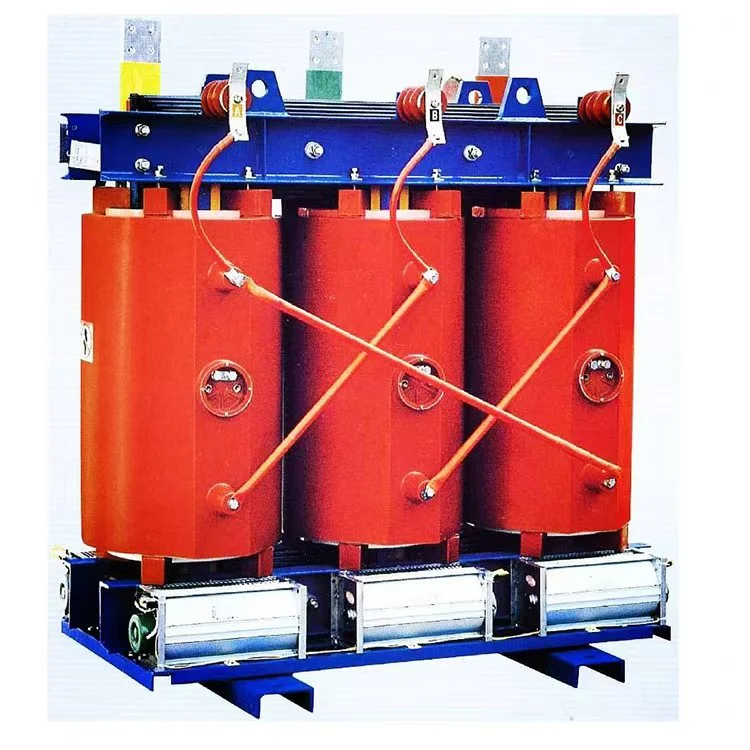

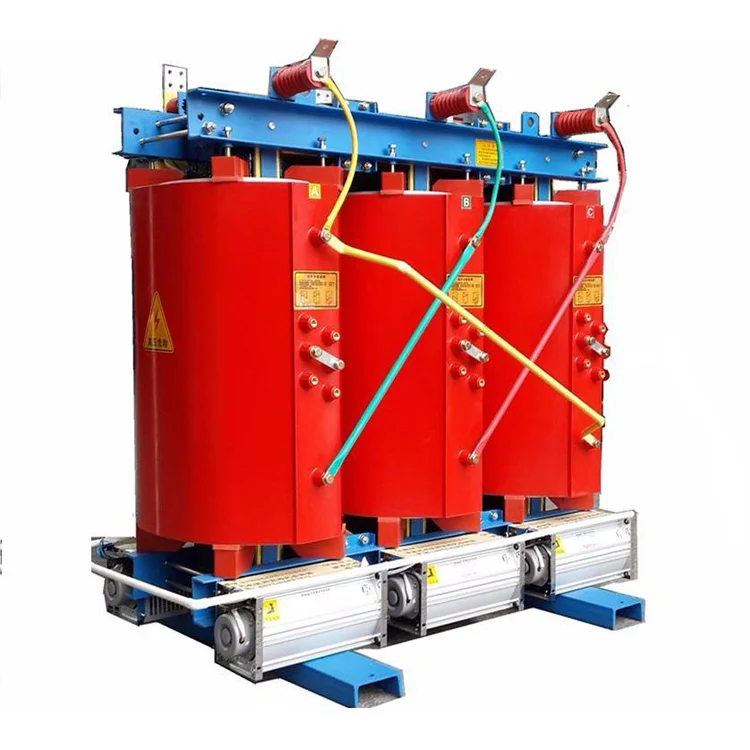

Transformator suchy o mocy 2500 KVA i napięciu od 11 do 0,4 KV

Transformator suchy 2500 kVA od 11 do 0,4 kV składa się głównie z następujących elementów: rdzenia transformatora, uzwojeń transformatora, izolacji transformatora, przewodów transformatora, urządzenia chłodzącego transformatora i urządzenia do pomiaru temperatury.

Cewki

Cewki transformatorów suchych o mocy 2500 kVA i napięciu od 11 do 0,4 kV są nawijane na precyzyjnych maszynach do nawijania. Uzwojenie niskiego napięcia ma konstrukcję uzwojenia foliowego. W przypadku transformatorów o większej mocy kanały wentylacyjne są zarezerwowane. Po nawinięciu przeprowadza się suszenie próżniowe. Proces odlewania i krzepnięcia przebiega ściśle zgodnie ze standardami procesowymi, dbając o to, aby wewnątrz cewek nie pozostały pęcherzyki ani puste przestrzenie, co pozwala na osiągnięcie optymalnej pracy transformatora.

Rdzeń

Rdzeń tej serii transformatorów suchych o mocy 2500 kVA i napięciu od 11 do 0,4 kV jest wykonany z wysokiej jakości arkuszy stali krzemowej o wysokiej przepuszczalności zorientowanego na ziarno, walcowanej na zimno. Zastosowano zaawansowane linie do cięcia blachy ze stali krzemowej i technikę układania rdzenia z pełnym ukosem pod kątem 45°. Ramiona rdzenia oklejone są jednokierunkową taśmą z włókna szklanego klasy F, a do mocowania zastosowano nową konstrukcję płytek ściągających bez dziurkowania na jarzmie rdzenia. Powierzchnia rdzenia jest pokryta żywicą epoksydową, która zmniejsza wpływ strumienia upływu, skutecznie optymalizuje rozkład obwodu magnetycznego i zmniejsza szum rdzenia, straty bez obciążenia i prąd bez obciążenia. To znacznie poprawia jakość wyglądu transformatora rozdzielczego.

Uzwojenie wysokiego napięcia

Uzwojenie wysokiego napięcia transformatora suchego o mocy 2500 kVA i napięciu od 11 do 0,4 kV ma segmentową strukturę warstwową, która znacznie zmniejsza napięcie między warstwami uzwojenia. Tworzy się go z żywicy epoksydowej odlewanej próżniowo z wypełniaczem, co zmniejsza poziom wewnętrznego wyładowania niezupełnego uzwojenia i poprawia parametry elektryczne cewki. Izolacja pomiędzy warstwami uzwojenia wykorzystuje tkaninę prepregową z żywicy epoksydowej DMD, która zwiększa wytrzymałość na napięcie wytrzymywane. Powierzchnia uzwojenia jest wypełniona siatką z włókna szklanego, co poprawia udarność cewki i zwiększa odporność transformatora rozdzielczego na zwarcie. Cewka nigdy nie wysycha ani nie pęka.

Uzwojenie niskiego napięcia:

Uzwojenie niskiego napięcia ma konstrukcję foliową. W wężownicy zastosowano promieniowe kanały chłodzące, aby zwiększyć zdolność odprowadzania ciepła. W izolacji pomiędzy warstwami uzwojenia niskiego napięcia transformatora suchego o mocy 2500 kVA i napięciu od 11 do 0,4 kV zastosowano prepregowaną tkaninę z żywicy epoksydowej DMD. Końce są uszczelniane i zalewane żywicą epoksydową, co skutkuje integralnym utwardzeniem.

Parametry produktu:
