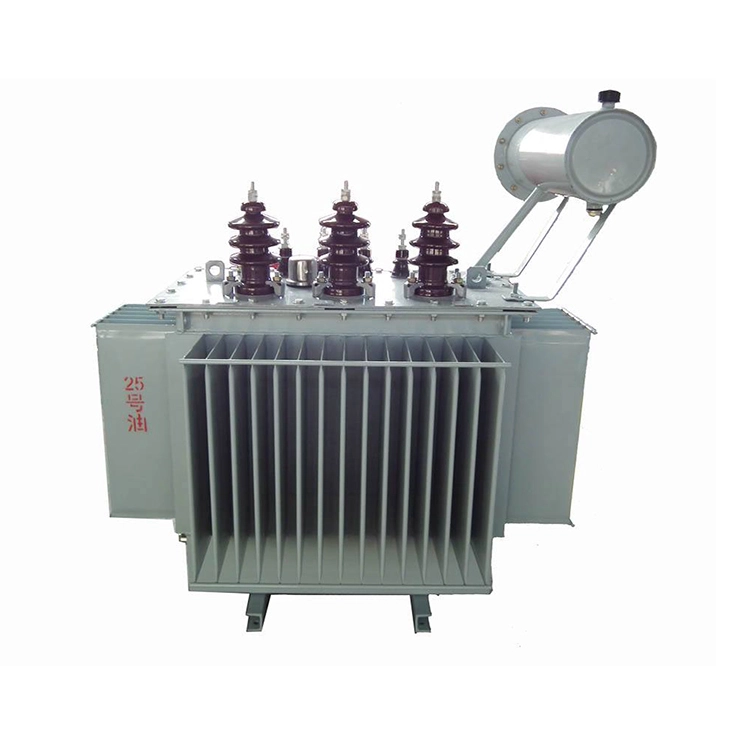

1. Niski poziom hałasu: niskostratny transformator elektryczny wypełniony olejem o mocy 160 kva ma zwartą konstrukcję i wykorzystuje nowe materiały oraz zaawansowane procesy produkcyjne, aby skutecznie zmniejszyć hałas operacyjny. Zaprojektowano ją bez konserwatora, co skutkuje niższą wysokością całkowitą w porównaniu do konwencjonalnych jednostek tej samej klasy.
2. Zaawansowany proces napełniania próżniowego: Podczas procesu uszczelniania stosuje się technikę próżniowego napełniania olejem, aby całkowicie wyeliminować wilgoć wewnątrz kadzi transformatora. Po uszczelnieniu elementy wewnętrzne nie są wystawione na działanie powietrza. Skutecznie zapobiega to przedostawaniu się tlenu i wilgoci do urządzenia, co w przeciwnym razie prowadziłoby do pogorszenia właściwości izolacyjnych, co obejmuje starzenie się materiałów izolacyjnych i oleju dielektrycznego.
3. Wydłużony i niezawodny okres użytkowania: Pokrywa zbiornika i kołnierz zbiornika w pełni uszczelnionych niskostratnych transformatorów elektrycznych o mocy 160 kva wypełnionych olejem są połączone za pomocą śrub lub konstrukcji spawanej. Taka konstrukcja całkowicie izoluje olej izolacyjny od kontaktu z powietrzem, co zapobiega wchłanianiu wilgoci przez izolację. W rezultacie tempo starzenia się izolacji jest znacznie zmniejszone, znacznie wydłużając żywotność eksploatacyjną niskostratnego transformatora elektrycznego o mocy 160 kva wypełnionego olejem.

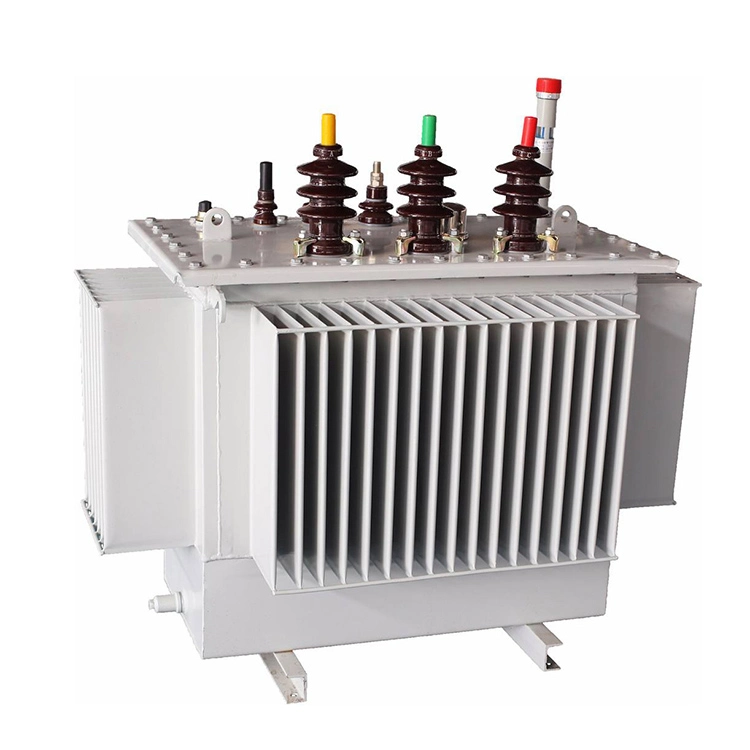

4. Kompaktowy rozmiar i estetyczny wygląd: Wypełniony olejem niskostratny zbiornik transformatora elektrycznego o mocy 160 kva wykorzystuje panele chłodzące z żebrami falistymi. Panele te dostosowują się do zmian objętości oleju wywołanych wahaniami temperatury poprzez sprężyste rozszerzanie i kurczenie się. Konstrukcja zbiornika z tektury falistej zapewnia atrakcyjny wizualnie, kompaktowy kształt i wymaga mniejszej powierzchni instalacyjnej.
|
Nazwa produktu |
Transformator elektryczny niskostratny wypełniony olejem o mocy 160 kva |
|
|
Pojemność znamionowa |
160 kVA |
|
|
Napięcie pierwotne |
11 kV, 10 kV, 35 kV |
|
|
Napięcie wtórne |
400 V/230 V, 480 V/277 V |
|
|
Grupa wektorów |
Dyn11; Yyn0 |
|
|
Kliknij zmieniacz |
Typ |
Przełącznik zaczepów w obwodzie wyłączonym |
|
Zakres |
±2×2,5%, ±5% |
|
|
Brak utraty obciążenia |
0,20 kW do 0,28 kW |
|
|
Utrata obciążenia |
2,20 kW do 2,43 kW |
|
|
Impedancja |
4% ± 10% |
|
|
Materiał do nawijania |
100% miedzi lub 100% aluminium |
|
A. Poziom oleju należy utrzymywać w zakresie od jednej czwartej do trzech czwartych skali wskaźnika poziomu oleju. Zbyt niski poziom oleju może prowadzić do niewystarczającej izolacji lub przegrzania. Zbyt wysoki poziom oleju może powodować nieprawidłowe ciśnienie oleju.
B. Metoda kontroli polega na obserwacji poziomu oleju za pomocą przezroczystego wskaźnika poziomu oleju lub magnetycznego wskaźnika poziomu oleju. Inspekcję niskostratnego transformatora elektrycznego o mocy 160 kva wypełnionego olejem należy przeprowadzić przy przerwie w dostawie prądu i stabilnej temperaturze oleju. Zimą poziom oleju może spaść o pięć do dziesięciu procent.
A. Pobieranie próbek do badań należy przeprowadzać co najmniej raz w roku. W badaniu mierzy się napięcie przebicia, które musi wynosić co najmniej 35 kilowoltów, zawartość wilgoci nie może przekraczać 20 części na milion i liczbę kwasową, która nie może przekraczać 0,1 miligrama KOH na gram. Jeśli wartości te przekraczają określone wartości graniczne, olej należy przefiltrować lub wymienić.
B. Cykl wymiany oleju trwa zazwyczaj od ośmiu do dziesięciu lat i podlega dostosowaniu w zależności od konkretnego środowiska pracy.
A. Górna temperatura oleju nie może przekraczać 85 stopni Celsjusza w przypadku chłodzenia naturalnego lub 95 stopni Celsjusza w przypadku chłodzenia wymuszonego. Limit wzrostu temperatury wynosi 55 kelwinów.
B. Kur i zanieczyszczenia na powierzchni grzejnika należy regularnie czyścić, aby zapewnić odpowiednią wentylację.
