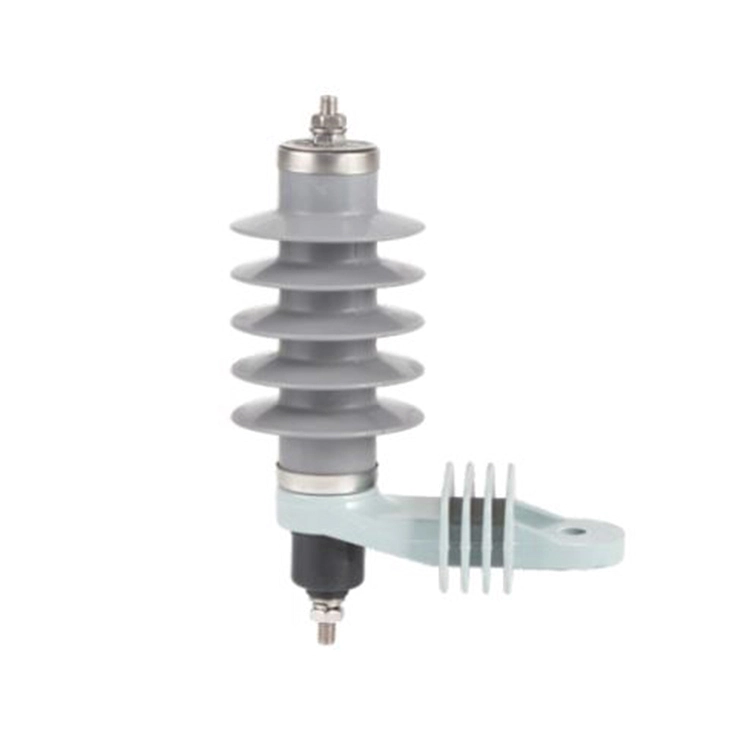

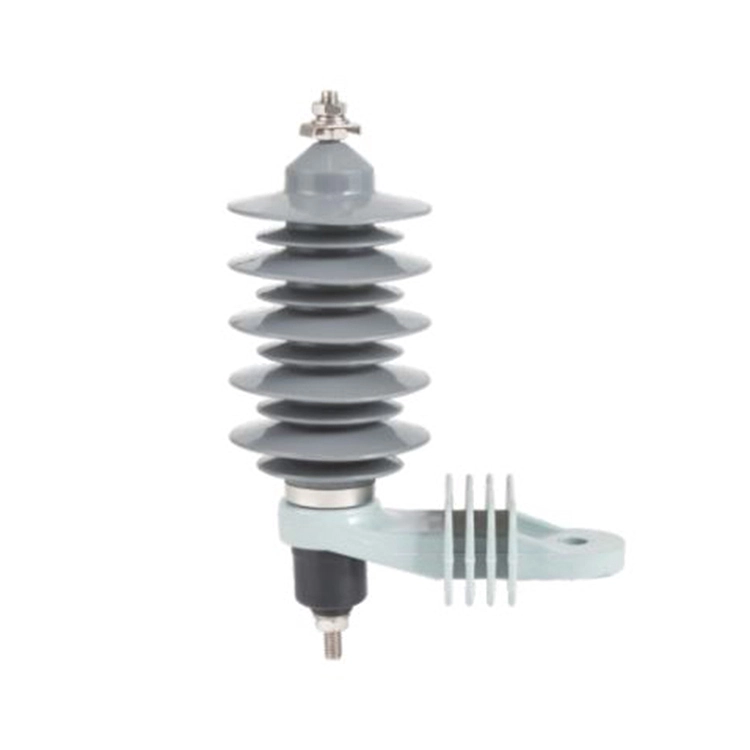

Odgromnik z tlenku cynku 11 kv jest krytycznym urządzeniem ochronnym stosowanym w podstacjach i sieciach dystrybucyjnych. Został zaprojektowany w celu ochrony transformatorów rozdzielczych, paneli elektrycznych i kabli przed wyładowaniami atmosferycznymi i przepięciami przełączającymi.
Dzięki zastosowaniu zaawansowanej technologii warystora ZnO, odgromnik z tlenku cynku 11 kv w podstacji charakteryzuje się doskonałą charakterystyką nieliniową, szybką reakcją i niskim napięciem szczątkowym. Zapewnia niezawodną ochronę przeciwprzepięciową bez generowania prądu następczego o częstotliwości sieciowej.
Dostępne z obudową z porcelany lub gumy silikonowejOdgromnik z tlenkiem cynku 11 kvw podstacji zapewnia doskonałą hydrofobowość, odporność na zanieczyszczenia i długą żywotność. Nadaje się do montażu wewnątrz i na zewnątrz w podstacjach, zakładach przemysłowych i systemach energii odnawialnej.
Ogranicznik przepięć 3 do 10 kV:
|
Tryb |
Nas |
Ur |
Uc |
U1mA |
vs |
VL |
Vsw |
LD (2ms) |
HC (4/10μs) |
|
|
kV (wartość skuteczna) |
≮kV |
≯ kV |
A |
kA |
||||
|
YH5WS-5/15 |
3 |
5 |
4.0 |
7.5 |
15.5 |
13.5 |
12.8 |
150 |
65 |
|
YH5WS-10/30 |
6 |
10 |
8.0 |
14.4 |
31.0 |
30 |
27 |
150 |
65 |
|
YH5WS-17/50 |
10 |
17 |
13.6 |
24 |
51.5 |
50 |
45 |
150 |
65 |
| Nas | Napięcie znamionowe systemu |
| Ur | Napięcie znamionowe ogranicznika |
| Uc | Ciągłe napięcie robocze |
| U1mA | Napięcie odniesienia DC przy 1 mA |
| vs | Napięcie szczątkowe impulsu prądu stromego; |
| VL | Napięcie szczątkowe impulsu piorunowego |
| Vsw | Impuls przełączający napięcia szczątkowego |
| LD | Wytrzymuje długi czas trwania impulsu prądowego |
| HC | Wysoka odporność na impulsy prądowe |
P: Dlaczego w podstacji niezbędny jest odgromnik z tlenku cynku 11 kV?
Odp.: Podstacje to krytyczne punkty elektrycznej sieci dystrybucyjnej, a urządzenia takie jak transformatory rozdzielcze, wyłączniki średniego i niskiego napięcia oraz szyny zbiorcze są podatne na uszkodzenia w wyniku przejściowych przepięć. Odgromnik z tlenkiem cynku 11 kv bezpiecznie kieruje te przepięcia do ziemi, zapobiegając uszkodzeniu izolacji, awariom sprzętu i potencjalnemu zagrożeniu pożarowemu w podstacjach 11 kv.
P: Jak działa odgromnik z tlenku cynku 11 kV w podstacji?
Odp.: W przypadku wystąpienia przepięcia rezystancja warystora z tlenku cynku zmniejsza się, umożliwiając odgromnikowi z tlenku cynku 11 kv przewodzenie prądu udarowego do ziemi. Gdy przepięcie zaniknie, a napięcie powróci do normalnego poziomu, rezystancja odgromnika z tlenku cynku 11 kv wzrasta, skutecznie blokując dalszy przepływ prądu i chroniąc podłączony sprzęt.
P: Jak należy zainstalować odgromnik z tlenkiem cynku 11 kV w podstacji?
Odp.: Instalacja zestawu odgromników z tlenku cynku 11 kv w podstacji powinna być zgodna z wytycznymi producenta i normami branżowymi. Kluczowe kwestie obejmują:
Prawidłowe uziemienie: Zapewnij ścieżkę do uziemienia o niskim oporze, aby ułatwić skuteczne rozpraszanie przepięć.
Prawidłowa orientacja: Zainstaluj ogranicznik przepięć z tlenkiem cynku 11 kv z zachowaniem właściwej polaryzacji, aby zapewnić prawidłowe działanie.
Prześwit: Zachowaj odpowiednią odległość, aby zapobiec przeskokowi i zapewnić bezpieczeństwo.
Dostępność: Pozycja ułatwiająca kontrolę i konserwację.
